Page 62 - AQUATECHNIK - ISO-TECHNIK
P. 62

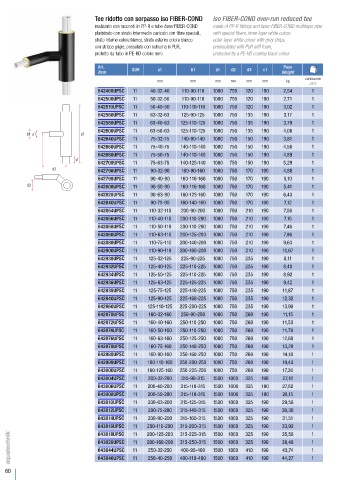

Tee ridotto con sorpasso iso FIBER-COND iso FIBER-COND over-run reduced tee
realizzato con raccordi in PP-R e tubo faser FIBER-COND made of PP-R fittings and faser FIBER-COND multilayer pipe
pluristrato con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore bianco outer layer white colour with grey strips,
con strisce grigie, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour
Art. SDR a1 b1 d1 d2 d3 c1 Peso
Item Weight
b1 b2 mm mm mm mm mm mm kg confezione
pack
642460UPSC 11 40-32-40 110-90-110 1000 750 120 190 2,54 1
642500UPSC 11 50-32-50 110-90-110 1000 750 120 190 2,71 1
642510UPSC 11 50-40-50 110-110-110 1000 750 120 190 3,02 1
642560UPSC 11 63-32-63 125-90-125 1000 750 135 190 3,17 1
642580UPSC 11 63-40-63 125-110-125 1000 750 135 190 3,79 1
642600UPSC 11 63-50-63 125-110-125 1000 750 135 190 4,06 1
b1 a1 d1
642640UPSC 11 75-32-75 140-90-140 1000 750 150 190 3,81 1
642660UPSC 11 75-40-75 140-110-140 1000 750 150 190 4,56 1
642680UPSC 11 75-50-75 140-110-140 1000 750 150 190 4,89 1
c1
642700UPSC 11 75-63-75 140-125-140 1000 750 150 190 5,29 1
d2 642796UPSC 11 90-32-90 160-90-160 1000 750 170 190 4,80 1
642798UPSC 11 90-40-90 160-110-160 1000 750 170 190 5,10 1
d3 642800UPSC 11 90-50-90 160-110-160 1000 750 170 190 5,41 1
642820UPSC 11 90-63-90 160-125-160 1000 750 170 190 6,43 1
642840UPSC 11 90-75-90 160-140-160 1000 750 170 190 7,12 1
642854UPSC 11 110-32-110 200-90-200 1000 750 210 190 7,08 1
642856UPSC 11 110-40-110 200-110-200 1000 750 210 190 7,15 1
642858UPSC 11 110-50-110 200-110-200 1000 750 210 190 7,46 1
642860UPSC 11 110-63-110 200-125-200 1000 750 210 190 7,96 1
642880UPSC 11 110-75-110 200-140-200 1000 750 210 190 9,63 1
642900UPSC 11 110-90-110 200-160-200 1000 750 210 190 10,67 1
642930UPSC 11 125-32-125 225-90-225 1000 750 235 190 8,11 1
642932UPSC 11 125-40-125 225-110-225 1000 750 235 190 8,40 1
642934UPSC 11 125-50-125 225-110-225 1000 750 235 190 8,92 1
642936UPSC 11 125-63-125 225-125-225 1000 750 235 190 9,42 1
642938UPSC 11 125-75-125 225-140-225 1000 750 235 190 11,87 1
642940UPSC 11 125-90-125 225-160-225 1000 750 235 190 12,32 1
642960UPSC 11 125-110-125 225-200-225 1000 750 235 190 13,98 1
642970UPSC 11 160-32-160 250-90-250 1000 750 260 190 11,15 1
642972UPSC 11 160-40-160 250-110-250 1000 750 260 190 11,53 1
642974UPSC 11 160-50-160 250-110-250 1000 750 260 190 11,79 1
642976UPSC 11 160-63-160 250-125-250 1000 750 260 190 12,68 1
642978UPSC 11 160-75-160 250-140-250 1000 750 260 190 13,29 1
642980UPSC 11 160-90-160 250-160-250 1000 750 260 190 14,18 1
642990UPSC 11 160-110-160 250-200-250 1000 750 260 190 19,43 1
643000UPSC 11 160-125-160 250-225-250 1000 750 260 190 17,30 1
643004UPSC 11 200-32-200 315-90-315 1500 1000 325 190 27,18 1
643006UPSC 11 200-40-200 315-110-315 1500 1000 325 190 27,82 1
643008UPSC 11 200-50-200 315-110-315 1500 1000 325 190 28,15 1
643010UPSC 11 200-63-200 315-125-315 1500 1000 325 190 29,56 1
643012UPSC 11 200-75-200 315-140-315 1500 1000 325 190 30,36 1
643014UPSC 11 200-90-200 315-160-315 1500 1000 325 190 31,51 1
643016UPSC 11 200-110-200 315-200-315 1500 1000 325 190 33,92 1
643018UPSC 11 200-125-200 315-225-315 1500 1000 325 190 35,58 1
643020UPSC 11 200-160-200 315-250-315 1500 1000 325 190 38,48 1
643044UPSC 11 250-32-250 400-90-400 1500 1000 410 190 43,74 1
643046UPSC 11 250-40-250 400-110-400 1500 1000 410 190 44,27 1
60
