Page 57 - AQUATECHNIK - ISO-TECHNIK
P. 57

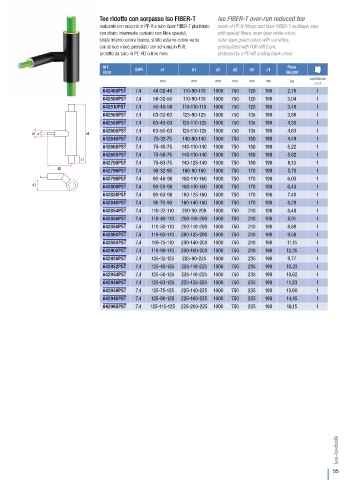

Tee ridotto con sorpasso iso FIBER-T iso FIBER-T over-run reduced tee
realizzato con raccordi in PP-R e tubo faser FIBER-T pluristrato made of PP-R fittings and faser FIBER-T multilayer pipe
con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore verde outer layer green colour with red strips,
con strisce rosse, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour
Art. SDR a1 b1 d1 d2 d3 c1 Peso
Item Weight
b1 b2 confezione
mm mm mm mm mm mm kg
pack
642460PST 7,4 40-32-40 110-90-110 1000 750 120 190 2,78 1
642500PST 7,4 50-32-50 110-90-110 1000 750 120 190 3,04 1
642510PST 7,4 50-40-50 110-110-110 1000 750 120 190 3,40 1
642560PST 7,4 63-32-63 125-90-125 1000 750 135 190 3,66 1
642580PST 7,4 63-40-63 125-110-125 1000 750 135 190 4,33 1
642600PST 7,4 63-50-63 125-110-125 1000 750 135 190 4,63 1
b1 a1 d1
642640PST 7,4 75-32-75 140-90-140 1000 750 150 190 4,49 1
642660PST 7,4 75-40-75 140-110-140 1000 750 150 190 5,22 1
642680PST 7,4 75-50-75 140-110-140 1000 750 150 190 5,62 1
c1
642700PST 7,4 75-63-75 140-125-140 1000 750 150 190 6,13 1
d2 642796PST 7,4 90-32-90 160-90-160 1000 750 170 190 5,70 1
642798PST 7,4 90-40-90 160-110-160 1000 750 170 190 6,05 1
d3 642800PST 7,4 90-50-90 160-110-160 1000 750 170 190 6,43 1
642820PST 7,4 90-63-90 160-125-160 1000 750 170 190 7,48 1
642840PST 7,4 90-75-90 160-140-160 1000 750 170 190 8,29 1
642854PST 7,4 110-32-110 200-90-200 1000 750 210 190 8,40 1
642856PST 7,4 110-40-110 200-110-200 1000 750 210 190 8,51 1
642858PST 7,4 110-50-110 200-110-200 1000 750 210 190 8,89 1
642860PST 7,4 110-63-110 200-125-200 1000 750 210 190 9,50 1
642880PST 7,4 110-75-110 200-140-200 1000 750 210 190 11,15 1
642900PST 7,4 110-90-110 200-160-200 1000 750 210 190 12,35 1
642930PST 7,4 125-32-125 225-90-225 1000 750 235 190 9,77 1
642932PST 7,4 125-40-125 225-110-225 1000 750 235 190 10,23 1
642934PST 7,4 125-50-125 225-110-225 1000 750 235 190 10,62 1
642936PST 7,4 125-63-125 225-125-225 1000 750 235 190 11,23 1
642938PST 7,4 125-75-125 225-140-225 1000 750 235 190 13,60 1
642940PST 7,4 125-90-125 225-160-225 1000 750 235 190 14,45 1
642960PST 7,4 125-110-125 225-200-225 1000 750 235 190 16,15 1
55
