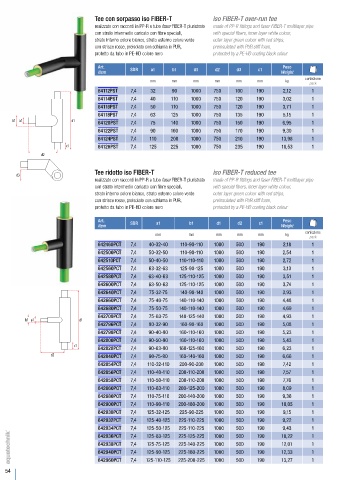

Tee con sorpasso iso FIBER-T iso FIBER-T over-run tee
realizzato con raccordi in PP-R e tubo faser FIBER-T pluristrato made of PP-R fittings and faser FIBER-T multilayer pipe
con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore verde outer layer green colour with red strips,
con strisce rosse, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour

Art. SDR a1 b1 d1 d2 d3 c1 Peso

Item Weight
b1 b2 confezione
mm mm mm mm mm mm kg
pack
64112PST 7,4 32 90 1000 750 100 190 2,12 1
64114PST 7,4 40 110 1000 750 120 190 3,02 1
64116PST 7,4 50 110 1000 750 120 190 3,71 1
64118PST 7,4 63 125 1000 750 135 190 5,15 1
b1 a1 d1 64120PST 7,4 75 140 1000 750 150 190 6,95 1
64122PST 7,4 90 160 1000 750 170 190 9,30 1
64124PST 7,4 110 200 1000 750 210 190 13,98 1
c1 64126PST 7,4 125 225 1000 750 235 190 18,53 1
d2

Tee ridotto iso FIBER-T iso FIBER-T reduced tee
d3
realizzato con raccordi in PP-R e tubo faser FIBER-T pluristrato made of PP-R fittings and faser FIBER-T multilayer pipe
con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore verde outer layer green colour with red strips,
con strisce rosse, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour

Art. Peso
Item SDR a1 b1 d1 d2 c1 Weight

b1 b2 confezione
mm mm mm mm mm kg
pack
642460PCT 7,4 40-32-40 110-90-110 1000 500 190 2,18 1
642500PCT 7,4 50-32-50 110-90-110 1000 500 190 2,54 1
642510PCT 7,4 50-40-50 110-110-110 1000 500 190 2,72 1
642560PCT 7,4 63-32-63 125-90-125 1000 500 190 3,13 1
642580PCT 7,4 63-40-63 125-110-125 1000 500 190 3,51 1
642600PCT 7,4 63-50-63 125-110-125 1000 500 190 3,74 1
642640PCT 7,4 75-32-75 140-90-140 1000 500 190 3,93 1
642660PCT 7,4 75-40-75 140-110-140 1000 500 190 4,48 1
642680PCT 7,4 75-50-75 140-110-140 1000 500 190 4,69 1
642700PCT 7,4 75-63-75 140-125-140 1000 500 190 4,93 1
b1 a1 d1
642796PCT 7,4 90-32-90 160-90-160 1000 500 190 5,08 1
642798PCT 7,4 90-40-90 160-110-160 1000 500 190 5,23 1
642800PCT 7,4 90-50-90 160-110-160 1000 500 190 5,43 1
c1
642820PCT 7,4 90-63-90 160-125-160 1000 500 190 6,23 1
d2 642840PCT 7,4 90-75-90 160-140-160 1000 500 190 6,66 1
642854PCT 7,4 110-32-110 200-90-200 1000 500 190 7,42 1
642856PCT 7,4 110-40-110 200-110-200 1000 500 190 7,57 1
642858PCT 7,4 110-50-110 200-110-200 1000 500 190 7,76 1
642860PCT 7,4 110-63-110 200-125-200 1000 500 190 8,09 1
642880PCT 7,4 110-75-110 200-140-200 1000 500 190 9,36 1
642900PCT 7,4 110-90-110 200-160-200 1000 500 190 10,05 1
642930PCT 7,4 125-32-125 225-90-225 1000 500 190 9,15 1
642932PCT 7,4 125-40-125 225-110-225 1000 500 190 9,22 1
642934PCT 7,4 125-50-125 225-110-225 1000 500 190 9,43 1
642936PCT 7,4 125-63-125 225-125-225 1000 500 190 10,22 1
642938PCT 7,4 125-75-125 225-140-225 1000 500 190 12,01 1
642940PCT 7,4 125-90-125 225-160-225 1000 500 190 12,33 1
642960PCT 7,4 125-110-125 225-200-225 1000 500 190 13,27 1
