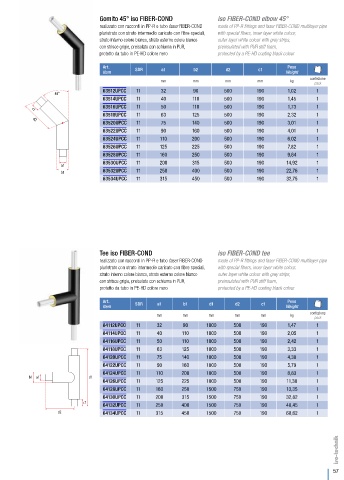

Page 59 - AQUATECHNIK - ISO-TECHNIK
P. 59
Gomito 45° iso FIBER-COND iso FIBER-COND elbow 45°
realizzato con raccordi in PP-R e tubo faser FIBER-COND made of PP-R fittings and faser FIBER-COND multilayer pipe
pluristrato con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore bianco outer layer white colour with grey strips,
con strisce grigie, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour
Art. SDR a1 b2 d2 c1 Peso
Item Weight
b1 b2 confezione
mm mm mm mm kg
pack
63512UPCC 11 32 90 500 190 1,02 1
45°
63514UPCC 11 40 110 500 190 1,45 1
63516UPCC 11 50 110 500 190 1,73 1
c1
63518UPCC 11 63 125 500 190 2,32 1
d2
63520UPCC 11 75 140 500 190 3,01 1
63522UPCC 11 90 160 500 190 4,01 1
63524UPCC 11 110 200 500 190 6,02 1
63526UPCC 11 125 225 500 190 7,82 1
63528UPCC 11 160 250 500 190 9,64 1
63530UPCC 11 200 315 500 190 14,92 1
a1
b1 63532UPCC 11 250 400 500 190 22,76 1
63534UPCC 11 315 450 500 190 32,75 1
Tee iso FIBER-COND iso FIBER-COND tee
realizzato con raccordi in PP-R e tubo faser FIBER-COND made of PP-R fittings and faser FIBER-COND multilayer pipe
pluristrato con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore bianco outer layer white colour with grey strips,
con strisce grigie, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour
Art. SDR a1 b1 d1 d2 c1 Peso
Item Weight
b1 b2 confezione
mm mm mm mm mm kg
pack
64112UPCC 11 32 90 1000 500 190 1,47 1
64114UPCC 11 40 110 1000 500 190 2,05 1
64116UPCC 11 50 110 1000 500 190 2,42 1
64118UPCC 11 63 125 1000 500 190 3,33 1
64120UPCC 11 75 140 1000 500 190 4,38 1
64122UPCC 11 90 160 1000 500 190 5,79 1
64124UPCC 11 110 200 1000 500 190 8,83 1
b1 a1 d1
64126UPCC 11 125 225 1000 500 190 11,30 1
64128UPCC 11 160 250 1500 750 190 13,35 1
64130UPCC 11 200 315 1500 750 190 32,82 1
c1
64132UPCC 11 250 400 1500 750 190 48,45 1
d2 64134UPCC 11 315 450 1500 750 190 68,62 1
57
