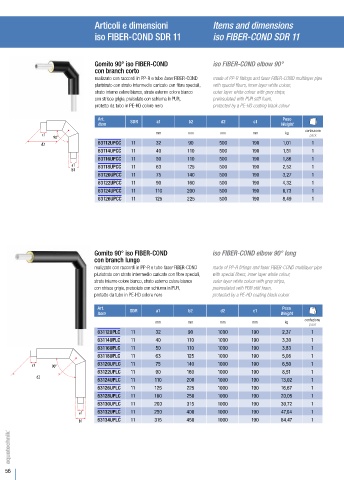

Page 58 - AQUATECHNIK - ISO-TECHNIK
P. 58
Articoli e dimensioni Items and dimensions
iso FIBER-COND SDR 11 iso FIBER-COND SDR 11
Gomito 90° iso FIBER-COND iso FIBER-COND elbow 90°
con branch corto
realizzato con raccordi in PP-R e tubo faser FIBER-COND made of PP-R fittings and faser FIBER-COND multilayer pipe
pluristrato con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore bianco outer layer white colour with grey strips,
con strisce grigie, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour
Art. SDR a1 b2 d2 c1 Peso
Item Weight
b1 b2 confezione
c1 mm mm mm mm kg pack
90°
d2 63112UPCC 11 32 90 500 190 1,01 1
63114UPCC 11 40 110 500 190 1,51 1
63116UPCC 11 50 110 500 190 1,86 1
a1 63118UPCC 11 63 125 500 190 2,52 1
b1
63120UPCC 11 75 140 500 190 3,27 1
63122UPCC 11 90 160 500 190 4,32 1
63124UPCC 11 110 200 500 190 6,73 1
63126UPCC 11 125 225 500 190 8,49 1
Gomito 90° iso FIBER-COND iso FIBER-COND elbow 90° long
con branch lungo
realizzato con raccordi in PP-R e tubo faser FIBER-COND made of PP-R fittings and faser FIBER-COND multilayer pipe
pluristrato con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore bianco outer layer white colour with grey strips,
con strisce grigie, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour
Art. SDR a1 b2 d2 c1 Peso
Item Weight
b1 b2 confezione
mm mm mm mm kg
pack
63112UPLC 11 32 90 1000 190 2,37 1
63114UPLC 11 40 110 1000 190 3,30 1
63116UPLC 11 50 110 1000 190 3,83 1
63118UPLC 11 63 125 1000 190 5,08 1
c1 90° 63120UPLC 11 75 140 1000 190 6,50 1
63122UPLC 11 90 160 1000 190 8,51 1
d2
63124UPLC 11 110 200 1000 190 13,02 1
63126UPLC 11 125 225 1000 190 16,67 1
63128UPLC 11 160 250 1000 190 20,05 1
63130UPLC 11 200 315 1000 190 30,72 1
a1 63132UPLC 11 250 400 1000 190 47,04 1
b1 63134UPLC 11 315 450 1000 190 64,47 1
56
