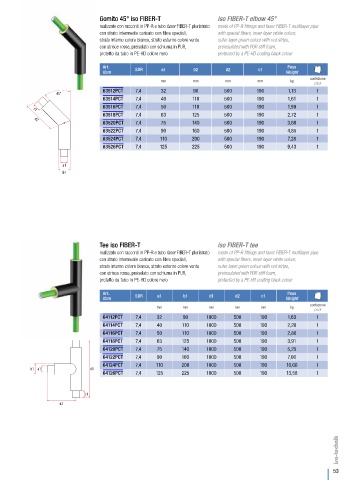

Gomito 45° iso FIBER-T iso FIBER-T elbow 45°
realizzato con raccordi in PP-R e tubo faser FIBER-T pluristrato made of PP-R fittings and faser FIBER-T multilayer pipe
con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore verde outer layer green colour with red strips,
con strisce rosse, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour

Art. SDR a1 b2 d2 c1 Peso

Item Weight
b1 b2 confezione
mm mm mm mm kg
pack
63512PCT 7,4 32 90 500 190 1,13 1
45°
63514PCT 7,4 40 110 500 190 1,61 1
63516PCT 7,4 50 110 500 190 1,99 1
c1
63518PCT 7,4 63 125 500 190 2,72 1
d2
63520PCT 7,4 75 140 500 190 3,60 1
63522PCT 7,4 90 160 500 190 4,85 1
63524PCT 7,4 110 200 500 190 7,28 1
63526PCT 7,4 125 225 500 190 9,43 1

a1
b1

Tee iso FIBER-T iso FIBER-T tee
realizzato con raccordi in PP-R e tubo faser FIBER-T pluristrato made of PP-R fittings and faser FIBER-T multilayer pipe
con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore verde outer layer green colour with red strips,
con strisce rosse, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour

Art. Peso
Item SDR a1 b1 d1 d2 c1 Weight

b1 b2 confezione
mm mm mm mm mm kg
pack
64112PCT 7,4 32 90 1000 500 190 1,63 1
64114PCT 7,4 40 110 1000 500 190 2,28 1
64116PCT 7,4 50 110 1000 500 190 2,80 1
64118PCT 7,4 63 125 1000 500 190 3,91 1
64120PCT 7,4 75 140 1000 500 190 5,25 1
64122PCT 7,4 90 160 1000 500 190 7,00 1
64124PCT 7,4 110 200 1000 500 190 10,66 1
b1 a1 d1
64126PCT 7,4 125 225 1000 500 190 13,58 1

c1
d2

53
