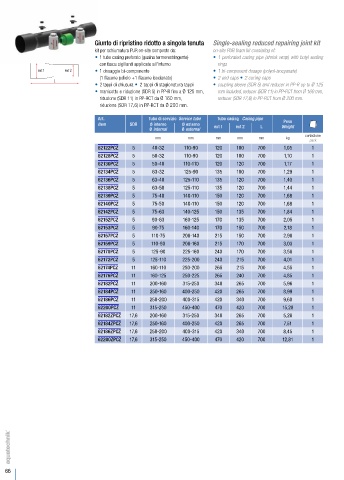

Giunto di ripristino ridotto a singola tenuta Single-sealing reduced repairing joint kit
kit per schiumatura PUR on-site composto da: on-site PUR foam kit consisting of:
• 1 tubo casing preforato (guaina termorestringente) • 1 perforated casing pipe (shrink wrap) with butyl sealing
con fasce sigillanti applicate all’interno rings
ext 1 ext 2 • 1 dosaggio bi-componente • 1 bi-component dosage (polyol-isocyanate)
(1 flacone poliolo +1 flacone isocianato) • 2 end caps • 2 curing caps
L
• 2 tappi di chiusura • 2 tappi di stagionatura tappi • coupling sleeve (SDR 5) and reducer in PP-R up to Ø 125
• manicotto e riduzione (SDR 5) in PP-R fino a Ø 125 mm, mm included, reducer (SDR 11) in PP-RCT from Ø 160 mm,
riduzione (SDR 11) in PP-RCT da Ø 160 mm, reducer (SDR 17,6) in PP-RCT from Ø 200 mm.
riduzione (SDR 17,6) in PP-RCT da Ø 200 mm.

Art. Tubo di servizio Service tube Tubo casing Casing pipe

Peso
Item SDR ø interno ø esterno ext 1 ext 2 L Weight

ø internal ø external
mm mm mm mm mm kg confezione
pack
62122PCZ 5 40-32 110-90 120 100 700 1,05 1
62128PCZ 5 50-32 110-90 120 100 700 1,10 1
62130PCZ 5 50-40 110-110 120 120 700 1,17 1
62134PCZ 5 63-32 125-90 135 100 700 1,29 1
62136PCZ 5 63-40 125-110 135 120 700 1,40 1
62138PCZ 5 63-50 125-110 135 120 700 1,44 1
62139PCZ 5 75-40 140-110 150 120 700 1,68 1
62140PCZ 5 75-50 140-110 150 120 700 1,68 1
62142PCZ 5 75-63 140-125 150 135 700 1,84 1
62152PCZ 5 90-63 160-125 170 135 700 2,05 1
62153PCZ 5 90-75 160-140 170 150 700 2,18 1
62157PCZ 5 110-75 200-140 215 150 700 2,90 1
62159PCZ 5 110-90 200-160 215 170 700 3,03 1
62170PCZ 5 125-90 225-160 240 170 700 3,58 1
62172PCZ 5 125-110 225-200 240 215 700 4,01 1
62174PCZ 11 160-110 250-200 265 215 700 4,55 1
62176PCZ 11 160-125 250-225 265 240 700 4,85 1
62182PCZ 11 200-160 315-250 340 265 700 5,96 1
62184PCZ 11 250-160 400-250 420 265 700 8,99 1
62186PCZ 11 250-200 400-315 420 340 700 9,60 1
62200PCZ 11 315-250 450-400 470 420 700 15,28 1
62182ZPCZ 17,6 200-160 315-250 340 265 700 5,28 1
62184ZPCZ 17,6 250-160 400-250 420 265 700 7,51 1
62186ZPCZ 17,6 250-200 400-315 420 340 700 8,45 1
62200ZPCZ 17,6 315-250 450-400 470 420 700 12,81 1
