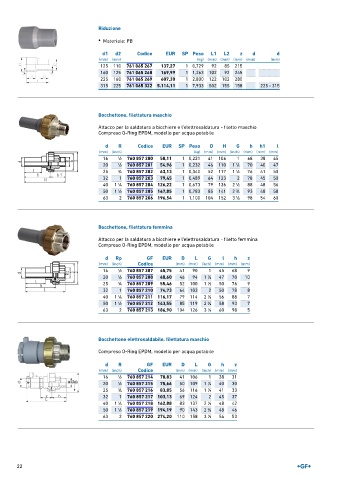

Page 22 - GEORGFISCHER - LISTINO 881 - FIDRA

Riduzione
• Materiale: PB

d1 d2 Codice EUR SP Peso L1 L2 z d d
(mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
125 110 761 065 267 137,27 1 0,729 92 85 215
160 125 761 065 268 169,99 1 1,263 102 92 245
225 160 761 065 269 607,30 1 2,800 122 102 280
315 225 761 065 322 5.114,11 1 7,933 502 155 158 225 - 315

Bocchettone, filettatura maschio

Attacco per la saldatura a bicchiere e l'elettrosaldatura - filetto maschio
Compreso O-Ring EPDM, modello per acqua potabile

d R Codice EUR SP Peso D H G h h1 l
(mm) (inch) (kg) (mm) (mm) (inch) (mm) (mm) (mm)
16 1 ∕2 760 857 200 50,11 1 0,221 41 106 1 68 38 45
20 1 ∕2 760 857 201 54,96 1 0,232 46 110 1 ∕4 70 40 47
1
25 3 ∕4 760 857 202 63,13 1 0,340 52 117 1 ∕2 76 41 50
1
32 1 760 857 203 79,45 1 0,489 64 123 2 78 45 50
40 1 ∕4 760 857 204 126,22 1 0,673 79 136 2 ∕2 88 48 56
1
1
50 1 ∕2 760 857 205 147,85 1 0,783 85 141 2 ∕4 93 48 58
3
1
63 2 760 857 206 196,54 1 1,100 104 152 3 ∕2 98 54 60
1
Bocchettone, filettatura femmina

Attacco per la saldatura a bicchiere e l'elettrosaldatura - filetto femmina
Compreso O-Ring EPDM, modello per acqua potabile

d Rp GF EUR D L G l h z
(mm) (inch) Codice (mm) (mm) (inch) (mm) (mm) (mm)
16 1 ∕2 760 857 207 45,75 41 90 1 45 68 9
20 1 ∕2 760 857 208 48,60 46 94 1 ∕4 47 70 10
1
25 3 ∕4 760 857 209 55,46 52 100 1 ∕2 50 76 9
1
32 1 760 857 210 74,73 64 103 2 50 78 8
40 1 ∕4 760 857 211 116,17 79 114 2 ∕2 56 88 7
1
1
50 1 ∕2 760 857 212 143,55 85 119 2 ∕4 58 93 7
3
1
63 2 760 857 213 186,90 104 126 3 ∕2 60 98 5
1
Bocchettone elettrosaldabile, filettatura maschio
Compreso O-Ring EPDM, modello per acqua potabile

d R GF EUR D L G h z
(mm) (inch) Codice (mm) (mm) (inch) (mm) (mm)
16 1 ∕2 760 857 214 70,83 41 106 1 38 31
20 1 ∕2 760 857 215 75,66 50 109 1 ∕4 40 30
1
25 3 ∕4 760 857 216 83,85 56 116 1 ∕2 41 33
1
32 1 760 857 217 103,13 69 124 2 45 37
40 1 ∕4 760 857 218 162,88 83 137 2 ∕2 48 42
1
1
50 1 ∕2 760 857 219 194,19 90 143 2 ∕4 48 46
3
1
63 2 760 857 220 274,20 110 158 3 ∕2 54 53
1

22
