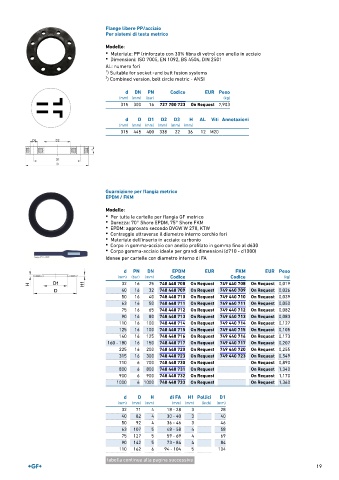

Page 19 - GEORGFISCHER - LISTINO 881 - FIDRA

Flange libere PP/acciaio
Per sistemi di testa metrico

Modello:
• Materiale: PP (rinforzato con 30% fibra di vetro) con anello in acciaio
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501

AL: numero fori
1 ) Suitable for socket -and butt fusion systems
2 ) Combined version, bolt circle metric - ANSI

d DN PN Codice EUR Peso
(mm) (mm) (bar) (kg)
315 300 16 727 700 723 On Request 7,903

d D D1 D2 D3 H AL Viti Annotazioni
(mm) (mm) (mm) (mm) (mm) (mm)
315 445 400 338 22 36 12 M20

Guarnizione per flangia metrico
EPDM / FKM

Modello:
• Per tutte le cartelle per flangia GF metrico
• Durezza: 70° Shore EPDM, 75° Shore FKM
• EPDM: approvato secondo DVGW W 270, KTW
• Centraggio attraverso il diametro interno cerchio fori
• Materiale dell'inserto in acciaio: carbonio
• Corpo in gomma-acciaio con anello profilato in gomma fino al d630
• Corpo gomma-acciaio ideale per grandi dimensioni (d710 - d1000)

Idonee per cartelle con diametro interno di FA

d PN DN EPDM EUR FKM EUR Peso
(mm) (bar) (mm) Codice Codice (kg)
32 16 25 748 440 708 On Request 749 440 708 On Request 0,019
40 16 32 748 440 709 On Request 749 440 709 On Request 0,026
50 16 40 748 440 710 On Request 749 440 710 On Request 0,039
63 16 50 748 440 711 On Request 749 440 711 On Request 0,050
75 16 65 748 440 712 On Request 749 440 712 On Request 0,082
90 16 80 748 440 713 On Request 749 440 713 On Request 0,083
110 16 100 748 440 714 On Request 749 440 714 On Request 0,127
125 16 100 748 440 715 On Request 749 440 715 On Request 0,105
140 16 125 748 440 716 On Request 749 440 716 On Request 0,173
160 ‐ 180 16 150 748 440 717 On Request 749 440 717 On Request 0,207
225 16 200 748 440 720 On Request 749 440 720 On Request 0,255
315 16 300 748 440 723 On Request 749 440 723 On Request 0,549
710 6 700 748 440 730 On Request On Request 0,890
800 6 800 748 440 731 On Request On Request 1,340
900 6 900 748 440 732 On Request On Request 1,170
1000 6 1000 748 440 733 On Request On Request 1,360

d D H di FA H1 Pollici D1
(mm) (mm) (mm) (mm) (mm) (inch) (mm)
32 71 4 18 ‐ 28 3 28
40 82 4 30 ‐ 40 3 40
50 92 4 36 ‐ 46 3 46
63 107 5 48 ‐ 58 4 58
75 127 5 59 ‐ 69 4 69
90 142 5 73 ‐ 84 4 84
110 162 6 94 ‐ 104 5 104
tabella continua alla pagina successiva
19
