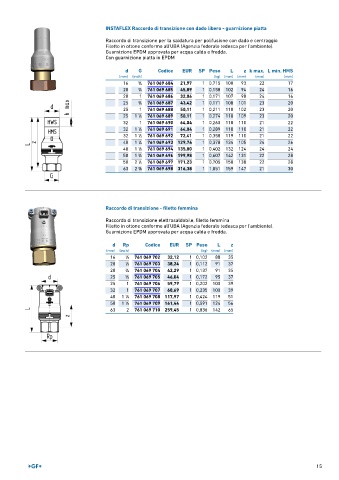

Page 15 - GEORGFISCHER - LISTINO 881 - FIDRA

INSTAFLEX Raccordo di transizione con dado libero - guarnizione piatta
Raccordo di transizione per la saldatura per polifusione con dado e centraggio
Filetto in ottone conforme all'UBA (Agenzia federale tedesca per l'ambiente).
Guarnizione EPDM approvata per acqua calda e fredda.
Con guarnizione piatta in EPDM

d G Codice EUR SP Peso L z k max. L min. HMS
(mm) (inch) (kg) (mm) (mm) (mm) (mm)
16 3 ∕4 761 069 684 21,97 1 0,715 100 93 22 17
20 3 ∕4 761 069 685 45,89 1 0,158 102 94 24 16
20 1 761 069 686 32,06 1 0,171 107 98 24 16
25 3 ∕4 761 069 687 43,42 1 0,171 108 101 23 20
25 1 761 069 688 50,11 1 0,211 110 102 23 20
1
25 1 ∕4 761 069 689 50,11 1 0,274 118 109 23 20
32 1 761 069 690 64,04 1 0,260 118 110 21 22
32 1 ∕4 761 069 691 64,04 1 0,289 118 110 21 22
1
32 1 ∕2 761 069 692 72,41 1 0,358 119 110 21 22
1
40 1 ∕4 761 069 693 129,74 1 0,378 134 105 24 26
1
40 1 ∕2 761 069 694 135,80 1 0,402 132 124 24 24
1
50 1 ∕4 761 069 696 199,98 1 0,607 142 131 22 28
3
50 2 ∕4 761 069 697 171,23 1 0,705 150 138 22 28
1
63 2 ∕8 761 069 698 316,38 1 1,051 159 147 21 30
3

Raccordo di transizione - filetto femmina

Raccordo di transizione elettrosaldabile, filetto femmina
Filetto in ottone conforme all'UBA (Agenzia federale tedesca per l'ambiente).
Guarnizione EPDM approvata per acqua calda e fredda.

d Rp Codice EUR SP Peso L z
(mm) (inch) (kg) (mm) (mm)
16 1 ∕2 761 069 702 32,12 1 0,102 88 35
20 1 ∕2 761 069 703 38,24 1 0,112 91 37
20 3 ∕4 761 069 704 42,29 1 0,137 91 35
25 3 ∕4 761 069 705 46,04 1 0,172 95 37
25 1 761 069 706 59,79 1 0,202 100 39
32 1 761 069 707 68,69 1 0,235 100 39
40 1 ∕4 761 069 708 117,97 1 0,424 119 51
1
50 1 ∕2 761 069 709 161,44 1 0,591 124 56
1
63 2 761 069 710 259,45 1 0,836 142 65

15
