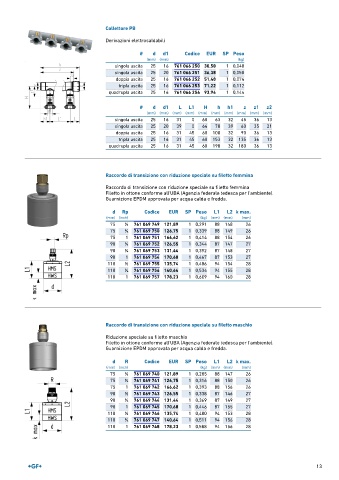

Collettore PB
Derivazioni elettrosaldabili

# d d1 Codice EUR SP Peso
(mm) (mm) (kg)
singola uscita 25 16 761 066 250 30,50 1 0,040
singola uscita 25 20 761 066 251 36,38 1 0,050
doppia uscita 25 16 761 066 252 51,48 1 0,074
tripla uscita 25 16 761 066 253 71,22 1 0,112
quadrupla uscita 25 16 761 066 254 93,94 1 0,144

# d d1 L L1 H h h1 z z1 z2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
singola uscita 25 16 31 0 60 63 32 45 36 13
singola uscita 25 20 39 0 64 78 39 60 35 21
doppia uscita 25 16 31 45 60 108 32 90 36 13
tripla uscita 25 16 31 45 60 153 32 135 36 13
quadrupla uscita 25 16 31 45 60 198 32 180 36 13

Raccordo di transizione con riduzione speciale su filetto femmina
Raccordo di transizione con riduzione speciale su filetto femmina
Filetto in ottone conforme all'UBA (Agenzia federale tedesca per l'ambiente).
Guarnizione EPDM approvata per acqua calda e fredda.

d Rp Codice EUR SP Peso L1 L2 k max.
(mm) (inch) (kg) (mm) (mm) (mm)
75 1 ∕2 761 069 749 121,89 1 0,291 88 148 26
75 3 ∕4 761 069 750 126,75 1 0,339 88 149 26
75 1 761 069 751 166,62 1 0,414 88 154 26
90 1 ∕2 761 069 752 126,55 1 0,344 87 147 27
90 3 ∕4 761 069 753 131,44 1 0,392 87 148 27
90 1 761 069 754 170,68 1 0,467 87 153 27
110 1 ∕2 761 069 755 135,74 1 0,486 94 154 28
110 3 ∕4 761 069 756 140,64 1 0,534 94 155 28
110 1 761 069 757 178,23 1 0,609 94 160 28

Raccordo di transizione con riduzione speciale su filetto maschio

Riduzione speciale su filetto maschio
Filetto in ottone conforme all'UBA (Agenzia federale tedesca per l'ambiente).
Guarnizione EPDM approvata per acqua calda e fredda.

d R Codice EUR SP Peso L1 L2 k max.
(mm) (inch) (kg) (mm) (mm) (mm)
75 1 ∕2 761 069 740 121,89 1 0,285 88 147 26
75 3 ∕4 761 069 741 126,75 1 0,316 88 150 26
75 1 761 069 742 166,62 1 0,393 88 156 26
90 1 ∕2 761 069 743 126,55 1 0,338 87 146 27
90 3 ∕4 761 069 744 131,44 1 0,369 87 149 27
90 1 761 069 745 170,68 1 0,446 87 155 27
110 1 ∕2 761 069 746 135,74 1 0,480 94 153 28
110 3 ∕4 761 069 747 140,64 1 0,511 94 156 28
110 1 761 069 748 178,23 1 0,588 94 156 28
