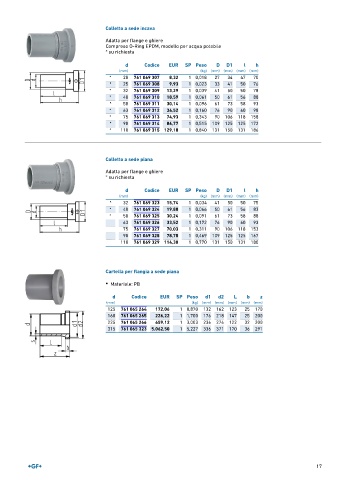

Page 17 - GEORGFISCHER - LISTINO 881 - FIDRA

Colletto a sede incava
Adatta per flange e ghiere
Compreso O-Ring EPDM, modello per acqua potabile
* su richiesta

d Codice EUR SP Peso D D1 l h
(mm) (kg) (mm) (mm) (mm) (mm)
* 20 761 069 307 8,32 1 0,018 27 34 47 70
* 25 761 069 308 9,93 1 0,023 33 41 50 76
* 32 761 069 309 13,29 1 0,039 41 50 50 78
* 40 761 069 310 18,59 1 0,061 50 61 56 88
* 50 761 069 311 30,14 1 0,096 61 73 58 93
* 63 761 069 312 34,52 1 0,160 76 90 60 98
* 75 761 069 313 74,93 1 0,343 90 106 118 158
* 90 761 069 314 86,77 1 0,515 109 125 125 172
* 110 761 069 315 129,18 1 0,840 131 150 131 186

Colletto a sede piana

Adatta per flange e ghiere
* su richiesta

d Codice EUR SP Peso D D1 l h
(mm) (kg) (mm) (mm) (mm) (mm)
* 32 761 069 323 15,74 1 0,034 41 50 50 75
* 40 761 069 324 19,80 1 0,066 50 61 56 83
* 50 761 069 325 30,24 1 0,091 61 73 58 88
63 761 069 326 33,52 1 0,172 76 90 60 93
75 761 069 327 70,03 1 0,311 90 106 118 153
90 761 069 328 78,78 1 0,469 109 125 125 167
110 761 069 329 114,38 1 0,770 131 150 131 180

Cartella per flangia a sede piana

• Materiale: PB

d Codice EUR SP Peso d1 d2 L b z
(mm) (kg) (mm) (mm) (mm) (mm) (mm)
125 761 065 264 172,06 1 0,870 132 162 123 25 170
160 761 065 265 226,22 1 1,700 176 218 147 25 200
225 761 065 266 659,12 1 3,003 236 274 122 32 200
315 761 065 323 5.062,50 1 5,227 336 371 170 36 291

17
