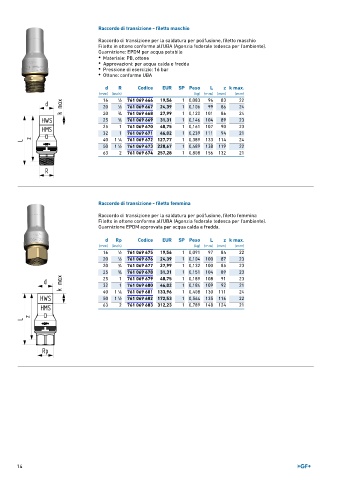

Page 14 - GEORGFISCHER - LISTINO 881 - FIDRA

Raccordo di transizione - filetto maschio
Raccordo di transizione per la saldatura per polifusione, filetto maschio
Filetto in ottone conforme all'UBA (Agenzia federale tedesca per l'ambiente).
Guarnizione: EPDM per acqua potabile
• Materiale: PB, ottone
• Approvazioni: per acqua calda e fredda
• Pressione di esercizio: 16 bar
• Ottone: conforme UBA

d R Codice EUR SP Peso L z k max.
(mm) (inch) (kg) (mm) (mm) (mm)
16 1 ∕2 761 069 666 19,56 1 0,083 96 83 22
20 1 ∕2 761 069 667 24,39 1 0,106 99 86 24
20 3 ∕4 761 069 668 27,99 1 0,120 101 86 24
25 3 ∕4 761 069 669 31,31 1 0,146 104 89 23
25 1 761 069 670 40,75 1 0,161 107 90 23
32 1 761 069 671 46,02 1 0,239 111 94 21
40 1 ∕4 761 069 672 127,77 1 0,389 133 114 24
1
50 1 ∕2 761 069 673 220,67 1 0,489 138 119 22
1
63 2 761 069 674 257,28 1 0,808 156 132 21

Raccordo di transizione - filetto femmina
Raccordo di transizione per la saldatura per polifusione, filetto femmina
Filetto in ottone conforme all'UBA (Agenzia federale tedesca per l'ambiente).
Guarnizione EPDM approvata per acqua calda e fredda.

d Rp Codice EUR SP Peso L z k max.
(mm) (inch) (kg) (mm) (mm) (mm)
16 1 ∕2 761 069 675 19,56 1 0,091 97 84 22
20 1 ∕2 761 069 676 24,39 1 0,104 100 87 23
20 3 ∕4 761 069 677 27,99 1 0,132 100 85 23
25 3 ∕4 761 069 678 31,31 1 0,151 104 89 23
25 1 761 069 679 40,75 1 0,189 108 91 23
32 1 761 069 680 46,02 1 0,184 109 92 21
40 1 ∕4 761 069 681 133,96 1 0,408 130 111 24
1
50 1 ∕2 761 069 682 172,53 1 0,564 135 116 22
1
63 2 761 069 683 312,23 1 0,789 148 124 21
