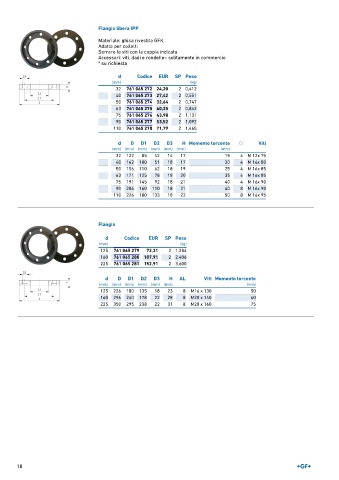

Page 18 - GEORGFISCHER - LISTINO 881 - FIDRA

Flangia libera IPP
Materiale: ghisa rivestita GFK
Adatta per colletti
Serrare le viti con la coppia indicata
Accessori: viti, dadi e rondelle= solitamente in commercio
* su richiesta

d Codice EUR SP Peso
(mm) (kg)
32 761 065 272 24,20 2 0,412
40 761 065 273 27,42 2 0,551
50 761 065 274 32,64 2 0,747
63 761 065 275 40,25 2 0,842
75 761 065 276 43,98 2 1,131
90 761 065 277 53,52 2 1,092
110 761 065 278 71,79 2 1,465

d D D1 D2 D3 H Momento torcente ○ Viti
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 122 85 42 14 17 15 4 M 12x 75
40 142 100 51 18 17 20 4 M 16x 80
50 156 110 62 18 19 25 4 M 16x 85
63 171 125 78 18 20 35 4 M 16x 85
75 191 145 92 18 21 40 4 M 16x 90
90 206 160 110 18 21 40 8 M 16x 90
110 226 180 133 18 22 50 8 M 16x 95

Flangia

d Codice EUR SP Peso
(mm) (kg)
125 761 065 279 72,31 2 1,284
160 761 065 280 107,91 2 2,406
225 761 065 281 152,91 2 3,600

d D D1 D2 D3 H AL Viti Momento torcente
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
125 226 180 135 18 23 8 M16 x 130 50
160 296 240 178 22 28 8 M20 x 140 60
225 350 295 238 22 31 8 M20 x 160 75

18
