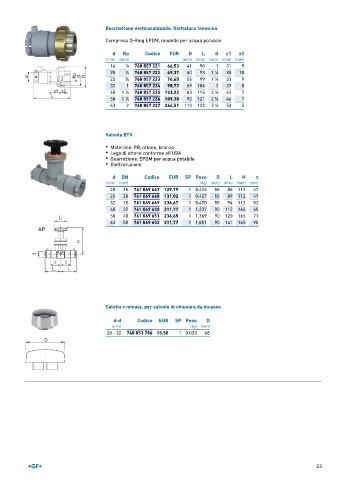

Page 23 - GEORGFISCHER - LISTINO 881 - FIDRA

Bocchettone elettrosaldabile, filettatura femmina
Compreso O-Ring EPDM, modello per acqua potabile

d Rp Codice EUR D L G z1 z2
(mm) (inch) (mm) (mm) (inch) (mm) (mm)
16 1 ∕2 760 857 221 66,53 41 90 1 31 9
20 1 ∕2 760 857 222 69,37 50 93 1 ∕4 30 10
1
25 3 ∕4 760 857 223 76,60 56 99 1 ∕2 33 9
1
32 1 760 857 224 98,77 69 104 2 37 8
40 1 ∕4 760 857 225 153,22 83 115 2 ∕2 42 7
1
1
3
50 1 ∕2 760 857 226 189,38 90 121 2 ∕4 46 7
1
63 2 760 857 227 264,51 110 132 3 ∕2 53 5
1
Valvola BTV

• Materiale: PB, ottone, bronzo
• Lega di ottone conforme all'UBA
• Guarnizione: EPDM per acqua potabile
• Elettrofusione

d DN Codice EUR SP Peso D L H z
(mm) (mm) (kg) (mm) (mm) (mm) (mm)
20 15 761 069 647 129,79 1 0,425 55 86 112 47
25 20 761 069 648 131,02 1 0,427 55 89 112 47
32 25 761 069 649 236,67 1 0,470 55 94 112 52
40 32 761 069 650 311,77 1 1,237 90 112 165 65
50 40 761 069 651 236,65 1 1,369 90 120 165 71
63 50 761 069 652 311,77 1 1,851 90 141 165 90

Calotta cromata, per valvole di chiusura da incasso

d-d Codice EUR SP Peso D
(mm) (kg) (mm)
20 ‐ 32 760 853 786 15,50 1 0,033 68

23
