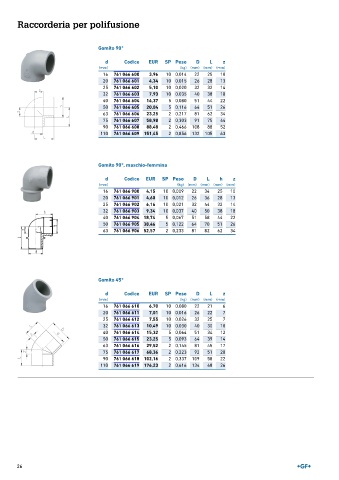

Page 26 - GEORGFISCHER - LISTINO 881 - FIDRA

Raccorderia per polifusione

Gomito 90°

d Codice EUR SP Peso D L z
(mm) (kg) (mm) (mm) (mm)
16 761 066 600 3,96 10 0,014 22 25 10
20 761 066 601 4,34 10 0,015 26 28 13
25 761 066 602 5,10 10 0,020 32 32 14
32 761 066 603 7,93 10 0,035 40 38 18
40 761 066 604 14,37 5 0,080 51 44 22
50 761 066 605 20,04 5 0,116 64 51 26
63 761 066 606 23,25 2 0,217 81 62 34
75 761 066 607 58,98 2 0,303 91 75 44
90 761 066 608 88,48 2 0,466 108 88 52
110 761 066 609 151,45 2 0,856 132 105 63

Gomito 90°, maschio-femmina
d Codice EUR SP Peso D L h z
(mm) (kg) (mm) (mm) (mm) (mm)
16 761 066 900 4,15 10 0,009 22 34 25 10
20 761 066 901 4,60 10 0,012 26 36 28 13
25 761 066 902 6,16 10 0,021 32 44 32 14
32 761 066 903 9,34 10 0,037 40 50 38 18
40 761 066 904 18,74 5 0,067 51 58 44 22
50 761 066 905 38,46 5 0,122 64 70 51 26
63 761 066 906 52,57 2 0,233 81 82 62 34

Gomito 45°

d Codice EUR SP Peso D L z
(mm) (kg) (mm) (mm) (mm)
16 761 066 610 6,70 10 0,080 22 21 6
20 761 066 611 7,01 10 0,016 26 22 7
25 761 066 612 7,55 10 0,026 32 25 7
32 761 066 613 10,49 10 0,030 40 30 10
40 761 066 614 15,32 5 0,064 51 34 12
50 761 066 615 23,25 5 0,093 64 39 14
63 761 066 616 29,52 2 0,145 81 45 17
75 761 066 617 68,36 2 0,223 92 51 20
90 761 066 618 102,16 2 0,337 109 58 22
110 761 066 619 176,23 2 0,616 134 68 26
