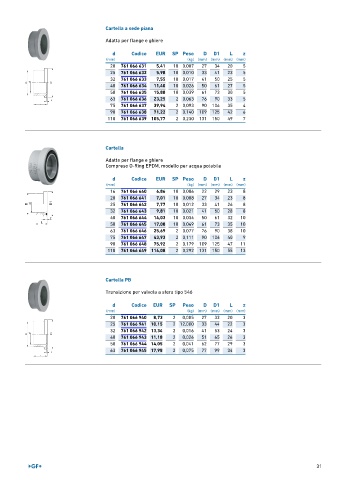

Page 31 - GEORGFISCHER - LISTINO 881 - FIDRA

Cartella a sede piana
Adatta per flange e ghiere

d Codice EUR SP Peso D D1 L z
(mm) (kg) (mm) (mm) (mm) (mm)
20 761 066 631 5,41 10 0,007 27 34 20 5
25 761 066 632 5,98 10 0,010 33 41 23 5
32 761 066 633 7,55 10 0,017 41 50 25 5
40 761 066 634 11,40 10 0,026 50 61 27 5
50 761 066 635 15,88 10 0,039 61 73 30 5
63 761 066 636 23,25 2 0,063 76 90 33 5
75 761 066 637 39,94 2 0,093 90 106 35 4
90 761 066 638 71,22 2 0,140 109 125 42 6
110 761 066 639 105,77 2 0,230 131 150 49 7

Cartella
Adatta per flange e ghiere
Compreso O-Ring EPDM, modello per acqua potabile

d Codice EUR SP Peso D D1 L z
(mm) (kg) (mm) (mm) (mm) (mm)
16 761 066 640 6,86 10 0,006 22 29 23 8
20 761 066 641 7,01 10 0,008 27 34 23 8
25 761 066 642 7,77 10 0,012 33 41 26 8
32 761 066 643 9,81 10 0,021 41 50 28 8
40 761 066 644 14,03 10 0,034 50 61 32 10
50 761 066 645 17,08 10 0,049 61 73 35 10
63 761 066 646 25,69 2 0,077 76 90 38 10
75 761 066 647 43,93 2 0,111 90 106 40 9
90 761 066 648 75,92 2 0,179 109 125 47 11
110 761 066 649 114,08 2 0,292 131 150 55 13

Cartella PB
Transizione per valvola a sfera tipo 546

d Codice EUR SP Peso D D1 L z
(mm) (kg) (mm) (mm) (mm) (mm)
20 761 066 940 8,73 2 0,005 27 33 20 3
25 761 066 941 10,15 2 12,000 33 44 22 3
32 761 066 942 13,34 2 0,016 41 53 24 3
40 761 066 943 11,18 2 0,026 51 65 26 3
50 761 066 944 14,05 2 0,041 62 77 29 3
63 761 066 945 17,98 2 0,075 77 99 34 3
