P. 27

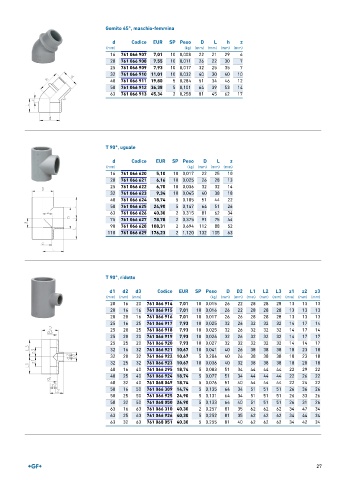

Gomito 45°, maschio-femmina
d Codice EUR SP Peso D L h z
(mm) (kg) (mm) (mm) (mm) (mm)
16 761 066 907 7,01 10 0,008 22 21 29 6
20 761 066 908 7,55 10 0,011 26 22 30 7
25 761 066 909 7,93 10 0,017 32 25 35 7
32 761 066 910 11,01 10 0,032 40 30 40 10
40 761 066 911 19,80 5 0,284 51 34 46 12
50 761 066 912 36,38 5 0,101 64 39 53 14
63 761 066 913 45,34 2 0,258 81 45 62 17
T 90°, uguale
d Codice EUR SP Peso D L z
(mm) (kg) (mm) (mm) (mm)
16 761 066 620 5,10 10 0,017 22 25 10
20 761 066 621 6,16 10 0,025 26 28 13
25 761 066 622 6,70 10 0,036 32 32 14
32 761 066 623 9,34 10 0,045 40 38 18
40 761 066 624 18,74 5 0,105 51 44 22
50 761 066 625 24,90 5 0,147 64 51 26
63 761 066 626 40,30 2 0,315 81 62 34
75 761 066 627 78,78 2 0,375 91 75 44
90 761 066 628 108,31 2 0,694 112 88 52
110 761 066 629 176,23 2 1,120 132 105 63
T 90°, ridotto
d1 d2 d3 Codice EUR SP Peso D D2 L1 L2 L3 z1 z2 z3
(mm) (mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 16 20 761 066 914 7,01 10 0,015 26 22 28 28 28 13 13 13
20 16 16 761 066 915 7,01 10 0,016 26 22 28 28 28 13 13 13
20 20 16 761 066 916 7,01 10 0,017 26 26 28 28 28 13 13 13
25 16 25 761 066 917 7,93 10 0,025 32 26 32 32 32 14 17 14
25 20 25 761 066 918 7,93 10 0,025 32 26 32 32 32 14 17 14
25 20 20 761 066 919 7,93 10 0,026 32 26 32 32 32 14 17 17
25 25 20 761 066 920 7,93 10 0,027 32 32 32 32 32 14 14 17
32 16 32 761 066 921 10,67 10 0,041 40 26 38 38 38 18 23 18
32 20 32 761 066 922 10,67 5 0,284 40 26 38 38 38 18 23 18
32 25 32 761 066 923 10,67 10 0,036 40 32 38 38 38 18 20 18
40 16 40 761 066 295 18,74 5 0,083 51 34 44 44 44 22 29 22
40 25 40 761 066 924 18,74 5 0,077 51 34 44 44 44 22 26 22
40 32 40 761 068 049 18,74 5 0,076 51 40 44 44 44 22 24 22
50 16 50 761 066 309 14,74 5 0,135 64 34 51 51 51 26 36 26
50 25 50 761 066 925 24,90 5 0,131 64 34 51 51 51 26 33 26
50 32 50 761 068 050 24,90 5 0,133 64 40 51 51 51 26 31 26
63 16 63 761 066 310 40,30 2 0,257 81 35 62 62 62 34 47 34
63 25 63 761 066 926 40,30 5 0,252 81 35 62 62 62 34 44 34
63 32 63 761 068 051 40,30 5 0,255 81 40 62 62 62 34 42 34
