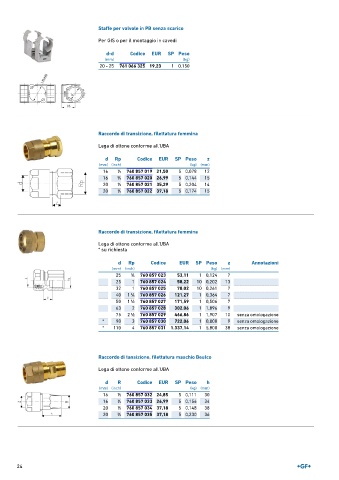

Page 24 - GEORGFISCHER - LISTINO 881 - FIDRA

Staffe per valvole in PB senza scarico
Per GIS o per il montaggio in cavedi

d-d Codice EUR SP Peso
(mm) (kg)
20 ‐ 25 761 066 325 19,23 1 0,150

Raccordo di transizione, filettatura femmina
Lega di ottone conforme all'UBA

d Rp Codice EUR SP Peso z
(mm) (inch) (kg) (mm)
16 1 ∕2 760 857 019 21,50 5 0,078 12
16 3 ∕4 760 857 020 26,99 5 0,144 15
20 1 ∕2 760 857 021 35,29 5 0,204 14
20 3 ∕4 760 857 022 37,18 5 0,174 15

Raccordo di transizione, filettatura femmina

Lega di ottone conforme all'UBA
* su richiesta

d Rp Codice EUR SP Peso z Annotazioni
(mm) (inch) (kg) (mm)
25 3 ∕4 760 857 023 53,11 1 0,124 7
25 1 760 857 024 58,22 10 0,202 13
32 1 760 857 025 78,02 10 0,261 7
40 1 ∕4 760 857 026 121,27 1 0,364 7
1
50 1 ∕2 760 857 027 171,59 1 0,506 7
1
63 2 760 857 028 302,06 1 1,896 9
75 2 ∕2 760 857 029 466,86 1 1,907 10 senza omologazione
1
* 90 3 760 857 030 722,06 1 0,800 9 senza omologazione
* 110 4 760 857 031 1.337,14 1 5,800 38 senza omologazione

Raccordo di tansizione, filettatura maschio Beulco
Lega di ottone conforme all'UBA

d R Codice EUR SP Peso h
(mm) (inch) (kg) (mm)
16 1 ∕2 760 857 032 24,85 5 0,111 30
16 3 ∕4 760 857 033 26,99 5 0,156 34
20 1 ∕2 760 857 034 37,18 5 0,148 38
20 3 ∕4 760 857 035 37,18 5 0,230 36

24
