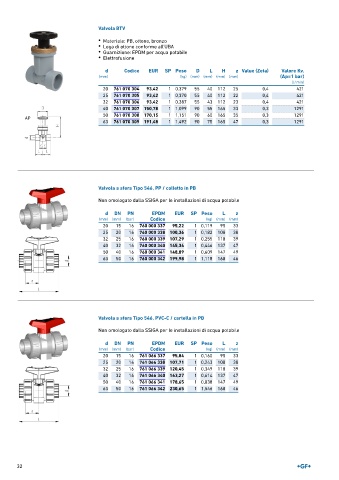

Page 32 - GEORGFISCHER - LISTINO 881 - FIDRA

Valvola BTV
• Materiale: PB, ottone, bronzo
• Lega di ottone conforme all'UBA
• Guarnizione: EPDM per acqua potabile
• Elettrofusione

d Codice EUR SP Peso D L H z Value (Zeta) Valore Kv.
(mm) (kg) (mm) (mm) (mm) (mm) (Δp=1 bar)
(l ⁄ min)
20 761 070 304 93,42 1 0,379 55 40 112 25 0,4 421
25 761 070 305 93,42 1 0,370 55 40 112 22 0,4 421
32 761 070 306 93,42 1 0,387 55 43 112 23 0,4 421
40 761 070 307 150,78 1 1,099 90 55 165 33 0,3 1291
50 761 070 308 170,15 1 1,151 90 60 165 35 0,3 1291
63 761 070 309 191,48 1 1,492 90 75 165 47 0,3 1291

Valvola a sfera Tipo 546, PP / colletto in PB

Non omologato dalla SSIGA per le installazioni di acqua potabile

d DN PN EPDM EUR SP Peso L z
(mm) (mm) (bar) Codice (kg) (mm) (mm)
20 15 16 760 000 337 95,22 1 0,119 95 33
25 20 16 760 000 338 100,36 1 0,182 108 38
32 25 16 760 000 339 107,29 1 0,255 118 39
40 32 16 760 000 340 145,34 1 0,446 137 47
50 40 16 760 000 341 148,89 1 0,609 147 49
63 50 16 760 000 342 199,98 1 1,118 168 46

Valvola a sfera Tipo 546, PVC-C / cartella in PB

Non omologato dalla SSIGA per le installazioni di acqua potabile

d DN PN EPDM EUR SP Peso L z
(mm) (mm) (bar) Codice (kg) (mm) (mm)
20 15 16 761 066 337 95,84 1 0,160 95 33
25 20 16 761 066 338 107,71 1 0,243 108 38
32 25 16 761 066 339 120,45 1 0,349 118 39
40 32 16 761 066 340 163,27 1 0,614 137 47
50 40 16 761 066 341 178,65 1 0,838 147 49
63 50 16 761 066 342 230,65 1 1,546 168 46

32
