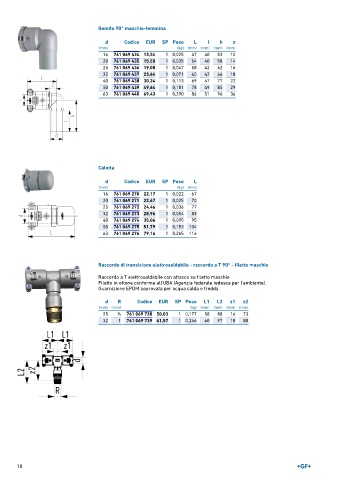

Page 10 - GEORGFISCHER - LISTINO 881 - FIDRA

Gomito 90° maschio-femmina
d Codice EUR SP Peso L l h z
(mm) (kg) (mm) (mm) (mm) (mm)
16 761 069 434 13,54 1 0,025 47 40 53 10
20 761 069 435 15,50 1 0,035 54 40 58 14
25 761 069 436 19,08 1 0,047 58 42 62 16
32 761 069 437 23,64 1 0,071 60 42 66 18
40 761 069 438 30,24 1 0,113 69 47 77 22
50 761 069 439 49,64 1 0,181 78 49 85 29
63 761 069 440 69,43 1 0,290 86 51 96 36

Calotta

d Codice EUR SP Peso L
(mm) (kg) (mm)
16 761 069 270 22,17 1 0,022 67
20 761 069 271 22,67 1 0,025 70
25 761 069 272 24,46 1 0,036 77
32 761 069 273 28,96 1 0,054 83
40 761 069 274 35,06 1 0,095 95
50 761 069 275 51,79 1 0,153 104
63 761 069 276 79,16 1 0,265 116

Raccordo di transizione elettrosaldabile - raccordo a T 90° - filetto maschio

Raccordo a T elettrosaldabile con attacco su filetto maschio
Filetto in ottone conforme all'UBA (Agenzia federale tedesca per l'ambiente).
Guarnizione EPDM approvata per acqua calda e fredda.

d R Codice EUR SP Peso L1 L2 z1 z2
(mm) (inch) (kg) (mm) (mm) (mm) (mm)
25 3 ∕4 761 069 738 50,03 1 0,177 58 88 16 73
32 1 761 069 739 61,57 1 0,246 60 97 18 80

10
