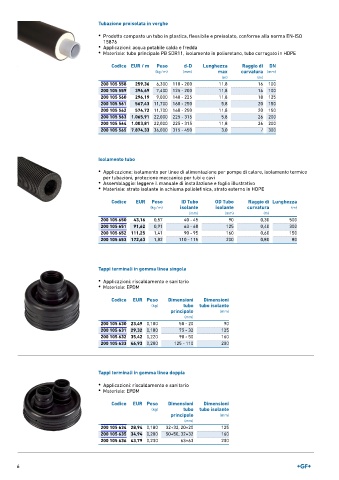

Page 6 - GEORGFISCHER - LISTINO 881 - FIDRA

Tubazione preisolata in verghe

• Prodotto composto un tubo in plastica, flessibile e preisolato, conforme alla norma EN-ISO
15876
• Applicazioni: acqua potabile calda e fredda
• Materiale: tubo principale PB SDR11, isolamento in poliuretano, tubo corrugato in HDPE

Codice EUR / m Peso d-D Lunghezza Raggio di DN
(kg ⁄ m) (mm) max curvatura (mm)
(m) (m)
200 105 558 259,36 6,300 110 - 200 11,8 16 100
200 105 559 394,69 7,400 125 - 200 11,8 16 100
200 105 560 296,19 9,000 140 - 225 11,8 18 125
200 105 561 567,43 11,700 160 - 250 5,8 20 150
200 105 562 574,72 11,700 160 - 250 11,8 20 150
200 105 563 1.065,91 22,000 225 - 315 5,8 26 200
200 105 564 1.003,81 22,000 225 - 315 11,8 26 200
200 105 565 7.874,33 36,000 315 - 450 3,0 / 300

Isolamento tubo

• Applicazione: isolamento per linee di alimentazione per pompe di calore, isolamento termico
per tubazioni, protezione meccanica per tubi e cavi
• Assemblaggio: leggere il manuale di installazione e foglio illustrativo
• Materiale: strato isolante in schiuma poliolefinica, strato esterno in HDPE

Codice EUR Peso ID Tubo OD Tubo Raggio di Lunghezza
(kg ⁄ m) isolante isolante curvatura (m)
(mm) (mm) (m)
200 105 650 43,16 0,57 40 - 45 90 0,30 500
200 105 651 91,62 0,91 63 - 68 125 0,40 300
200 105 652 111,25 1,41 90 - 95 160 0,60 150
200 105 653 172,63 1,82 110 - 115 200 0,80 80

Tappi terminali in gomma linea singola

• Applicazioni: riscaldamento e sanitario
• Materiale: EPDM

Codice EUR Peso Dimensioni Dimensioni
(kg) tubo tubo isolante
principale (mm)
(mm)
200 105 630 23,49 0,100 50 - 20 90
200 105 631 29,32 0,180 75 - 32 125
200 105 632 35,42 0,220 90 - 50 160
200 105 633 46,93 0,200 125 - 110 200

Tappi terminali in gomma linea doppia

• Applicazioni: riscaldamento e sanitario
• Materiale: EPDM

Codice EUR Peso Dimensioni Dimensioni
(kg) tubo tubo isolante
principale (mm)
(mm)
200 105 634 28,94 0,180 32+32, 20+20 125
200 105 635 34,94 0,200 50+50, 32+32 160
200 105 636 43,79 0,230 63+63 200

6
