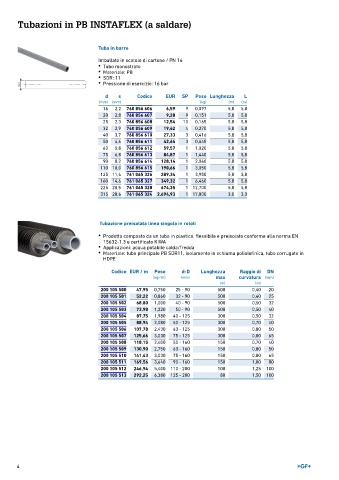

Tubazioni in PB INSTAFLEX (a saldare)

Tubo in barre
Imballato in scatole di cartone / PN 16
• Tubo monostrato
• Materiale: PB
• SDR: 11
• Pressione di esercizio: 16 bar

d s Codice EUR SP Peso Lunghezza L
(mm) (mm) (kg) (m) (m)
16 2,2 760 856 606 6,59 9 0,097 5,8 5,8
20 2,8 760 856 607 9,28 9 0,151 5,8 5,8
25 2,3 760 856 608 12,54 10 0,165 5,8 5,8
32 2,9 760 856 609 19,42 4 0,270 5,8 5,8
40 3,7 760 856 610 27,33 3 0,416 5,8 5,8
50 4,6 760 856 611 42,64 3 0,645 5,8 5,8
63 5,8 760 856 612 59,57 1 1,020 5,8 5,8
75 6,8 760 856 613 84,87 1 1,440 5,8 5,8
90 8,2 760 856 614 128,14 1 2,060 5,8 5,8
110 10,0 760 856 615 190,66 1 3,050 5,8 5,8
125 11,4 761 065 326 289,34 1 3,950 5,8 5,8
160 14,6 761 065 327 349,32 1 6,460 5,8 5,8
225 20,5 761 065 328 674,35 1 12,700 5,8 5,8
315 28,6 761 065 324 2.694,93 1 17,800 3,0 3,0

Tubazione preisolata linea singola in rotoli

• Prodotto composto da un tubo in plastica, flessibile e preisolato conforme alla norma EN
15632-1,3 e certificato KIWA
• Applicazioni: acqua potabile calda/fredda
• Materiale: tubo principale PB SDR11, isolamento in schiuma poliolefinica, tubo corrugato in
HDPE

Codice EUR / m Peso d-D Lunghezza Raggio di DN
(kg ⁄ m) (mm) max curvatura (mm)
(m) (m)
200 105 500 47,95 0,750 25 - 90 500 0,40 20
200 105 501 52,22 0,860 32 - 90 500 0,40 25
200 105 502 68,80 1,000 40 - 90 500 0,50 32
200 105 503 73,98 1,220 50 - 90 500 0,50 40
200 105 504 87,75 1,980 40 - 125 300 0,50 32
200 105 505 88,94 2,080 50 - 125 300 0,70 40
200 105 506 107,78 2,430 63 - 125 300 0,80 50
200 105 507 125,66 3,030 75 - 125 300 0,80 65
200 105 508 118,15 2,400 50 - 160 150 0,70 40
200 105 509 130,90 2,750 63 - 160 150 0,80 50
200 105 510 141,43 3,030 75 - 160 150 0,80 65
200 105 511 169,56 3,640 90 - 160 150 1,00 80
200 105 512 246,94 5,400 110 - 200 100 1,25 100
200 105 513 292,25 6,380 125 - 200 80 1,50 100

4
