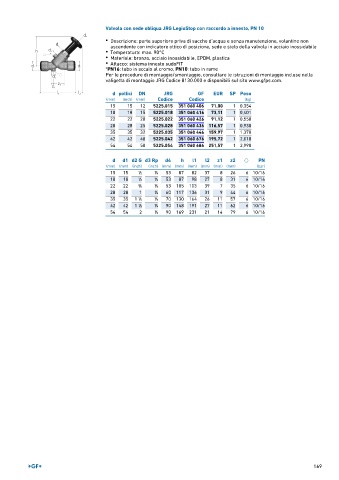

Valvola con sede obliqua JRG LegioStop con raccordo a innesto, PN 10
• Descrizione: parte superiore priva di sacche d'acqua e senza manutenzione, volantino non
ascendente con indicatore ottico di posizione, sede e stelo della valvola in acciaio inossidabile
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: sistema innesto sudoFIT
*PN16: tubo in accaio al cromo, PN10: tubo in rame
Per le procedure di montaggio/smontaggio, consultare le istruzioni di montaggio incluse nella
valigetta di montaggio JRG Codice 8130.000 e disponibili sul sito www.gfps.com.

d pollici DN JRG GF EUR SP Peso
(mm) (inch) (mm) Codice Codice (kg)
15 15 12 5225.015 351 060 406 71,00 1 0,354
18 18 15 5225.018 351 060 416 73,11 1 0,401
22 22 20 5225.022 351 060 426 91,12 1 0,550
28 28 25 5225.028 351 060 436 116,57 1 0,930
35 35 32 5225.035 351 060 446 159,97 1 1,370
42 42 40 5225.042 351 060 676 195,72 1 2,018
54 54 50 5225.054 351 060 686 251,57 1 2,990

d d1 d2 G d3 Rp d4 h l1 l2 z1 z2 ⎔ PN
(mm) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
15 15 1 ∕2 1 ∕4 53 87 82 37 8 26 6 10/16
18 18 1 ∕2 1 ∕4 53 87 98 27 8 31 6 10/16
22 22 3 ∕4 1 ∕4 53 105 103 39 7 35 6 10/16
28 28 1 1 ∕4 60 117 136 31 9 44 6 10/16
35 35 1 ∕4 1 ∕4 70 130 164 26 11 57 6 10/16
1
42 42 1 ∕2 1 ∕4 90 148 191 27 11 62 6 10/16
1
54 54 2 1 ∕4 90 169 231 21 14 79 6 10/16

169
