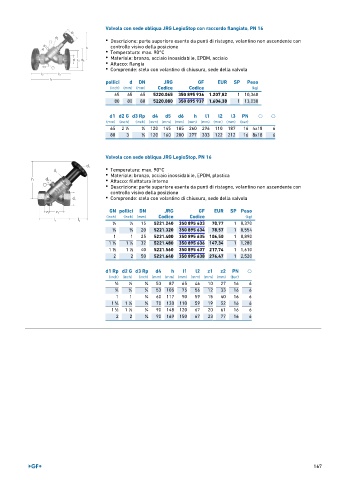

Page 167 - GEORGFISCHER - LISTINO 879 - FIDRA

Valvola con sede obliqua JRG LegioStop con raccordo flangiato, PN 16
• Descrizione: parte superiore esente da punti di ristagno, volantino non ascendente con
controllo visivo della posizione
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, acciaio
• Attacco: flangia
• Comprende: stelo con volantino di chiusura, sede della valvola

pollici d DN JRG GF EUR SP Peso
(inch) (mm) (mm) Codice Codice (kg)
65 65 65 5220.065 350 895 936 1.207,82 1 10,360
80 80 80 5220.080 350 895 937 1.604,38 1 13,030

d1 d2 G d3 Rp d4 d5 d6 h l1 l2 l3 PN ○ ⎔
(mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
65 2 ∕2 1 ∕4 120 145 185 260 296 110 187 16 4x18 6
1
80 3 1 ∕4 120 160 200 277 333 122 212 16 8x18 6

Valvola con sede obliqua JRG LegioStop, PN 16
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: filettatura interna
• Descrizione: parte superiore esente da punti di ristagno, volantino non ascendente con
controllo visivo della posizione
• Comprende: stelo con volantino di chiusura, sede della valvola

GN pollici DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1 ∕2 1 ∕2 15 5221.240 350 895 633 70,77 1 0,370
3 3 20 5221.320 350 895 634 78,57 1 0,554
∕4 ∕4
1 1 25 5221.400 350 895 635 106,50 1 0,890
1 1 32 5221.480 350 895 636 147,34 1 1,280
1 ∕4 1 ∕4
1
1
1 ∕2 1 ∕2 40 5221.560 350 895 637 217,74 1 1,610
2 2 50 5221.640 350 895 638 276,47 1 2,520
d1 Rp d2 G d3 Rp d4 h l1 l2 z1 z2 PN ⎔
(inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
1 1 1 53 87 65 46 10 27 16 6
∕2 ∕2 ∕4
3 ∕4 3 ∕4 1 ∕4 53 105 75 56 12 33 16 6
1 1 1 ∕4 60 117 90 59 15 40 16 6
1
1
1 ∕4 1 ∕4 1 ∕4 70 130 110 59 19 52 16 6
1 1 1 90 148 120 67 20 61 16 6
1 ∕2 1 ∕2 ∕4
2 2 1 ∕4 90 169 150 67 23 77 16 6
