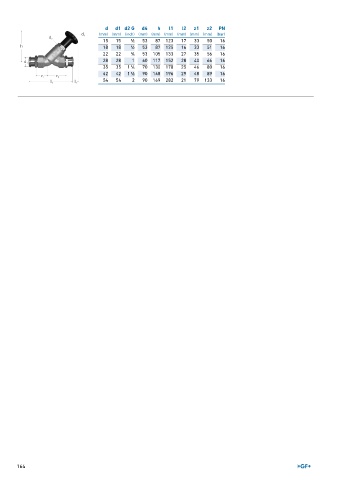

Page 164 - GEORGFISCHER - LISTINO 879 - FIDRA
P. 164
d d1 d2 G d4 h l1 l2 z1 z2 PN
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
15 15 1 ∕2 53 87 123 17 33 50 16
18 18 1 ∕2 53 87 125 16 33 51 16
22 22 3 ∕4 53 105 133 27 35 56 16
28 28 1 60 117 152 28 40 66 16
35 35 1 ∕4 70 130 178 25 46 80 16
1
42 42 1 ∕2 90 148 196 29 48 89 16
1
54 54 2 90 169 282 21 79 133 16
164
