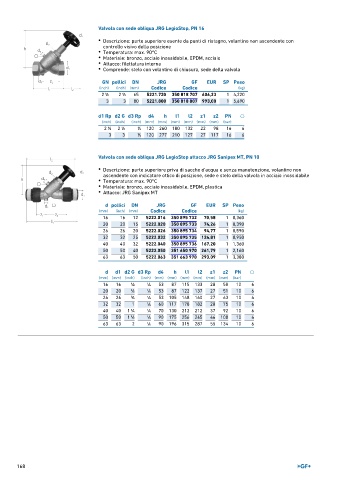

Valvola con sede obliqua JRG LegioStop, PN 16
• Descrizione: parte superiore esente da punti di ristagno, volantino non ascendente con
controllo visivo della posizione
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, acciaio
• Attacco: filettatura interna
• Comprende: stelo con volantino di chiusura, sede della valvola

GN pollici DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1
1
2 ∕2 2 ∕2 65 5221.720 350 818 707 606,23 1 4,220
3 3 80 5221.800 350 818 807 993,00 1 5,690
d1 Rp d2 G d3 Rp d4 h l1 l2 z1 z2 PN ⎔
(inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
1 1 1 120 260 180 132 22 98 16 6
2 ∕2 2 ∕2 ∕4
3 3 1 ∕4 120 277 210 127 27 117 16 6

Valvola con sede obliqua JRG LegioStop attacco JRG Sanipex MT, PN 10
• Descrizione: parte superiore priva di sacche d'acqua e senza manutenzione, volantino non
ascendente con indicatore ottico di posizione, sede e stelo della valvola in acciaio inossidabile
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: JRG Sanipex MT

d pollici DN JRG GF EUR SP Peso
(mm) (inch) (mm) Codice Codice (kg)
16 16 12 5222.016 350 895 732 70,58 1 0,360
20 20 15 5222.020 350 895 733 74,26 1 0,390
26 26 20 5222.026 350 895 734 94,77 1 0,590
32 32 25 5222.032 350 895 735 124,81 1 0,950
40 40 32 5222.040 350 895 736 167,20 1 1,360
50 50 40 5222.050 351 650 970 261,79 1 2,160
63 63 50 5222.063 351 663 970 293,09 1 3,380

d d1 d2 G d3 Rp d4 h l1 l2 z1 z2 PN ⎔
(mm) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
16 16 1 ∕2 1 ∕4 53 87 115 133 28 50 10 6
20 20 1 ∕2 1 ∕4 53 87 122 137 27 51 10 6
26 26 3 ∕4 1 ∕4 53 105 148 160 27 63 10 6
32 32 1 1 ∕4 60 117 178 182 28 75 10 6
40 40 1 ∕4 1 ∕4 70 130 212 212 37 92 10 6
1
50 50 1 ∕2 1 ∕4 90 175 256 245 46 108 10 6
1
63 63 2 1 ∕4 90 196 315 287 55 134 10 6
