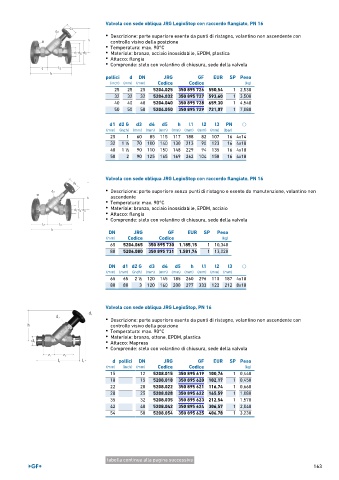

Valvola con sede obliqua JRG LegioStop con raccordo flangiato, PN 16

• Descrizione: parte superiore esente da punti di ristagno, volantino non ascendente con
controllo visivo della posizione
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: flangia
• Comprende: stelo con volantino di chiusura, sede della valvola

pollici d DN JRG GF EUR SP Peso
(inch) (mm) (mm) Codice Codice (kg)
25 25 25 5204.025 350 895 726 550,54 1 2,530
32 32 32 5204.032 350 895 727 593,60 1 3,500
40 40 40 5204.040 350 895 728 659,30 1 4,540
50 50 50 5204.050 350 895 729 721,07 1 7,080

d1 d2 G d3 d4 d5 h l1 l2 l3 PN ○
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
25 1 60 85 115 117 188 82 107 16 4x14
32 1 ∕4 70 100 140 130 213 90 123 16 4x18
1
40 1 ∕2 90 110 150 148 229 94 135 16 4x18
1
50 2 90 125 165 169 262 104 158 16 4x18

Valvola con sede obliqua JRG LegioStop con raccordo flangiato, PN 16

• Descrizione: parte superiore senza punti di ristagno e esente da manutenzione, volantino non
ascendente
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, acciaio
• Attacco: flangia
• Comprende: stelo con volantino di chiusura, sede della valvola

DN JRG GF EUR SP Peso
(mm) Codice Codice (kg)
65 5204.065 350 895 730 1.185,15 1 10,340
80 5204.080 350 895 731 1.581,74 1 13,020

DN d1 d2 G d3 d4 d5 h l1 l2 l3 ○
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 65 2 ∕2 120 145 185 260 296 110 187 4x18
1
80 80 3 120 160 200 277 333 122 212 8x18

Valvola con sede obliqua JRG LegioStop, PN 16

• Descrizione: parte superiore esente da punti di ristagno, volantino non ascendente con
controllo visivo della posizione
• Temperatura: max. 90°C
• Materiale: bronzo, ottone, EPDM, plastica
• Attacco: Mapress
• Comprende: stelo con volantino di chiusura, sede della valvola

d pollici DN JRG GF EUR SP Peso
(mm) (inch) (mm) Codice Codice (kg)
15 12 5208.015 350 895 619 100,76 1 0,440
18 15 5208.018 350 895 620 102,17 1 0,450
22 20 5208.022 350 895 621 116,74 1 0,660
28 25 5208.028 350 895 622 165,59 1 1,080
35 32 5208.035 350 895 623 212,54 1 1,570
42 40 5208.042 350 895 624 306,57 1 2,040
54 50 5208.054 350 895 625 406,78 1 3,230

tabella continua alla pagina successiva
