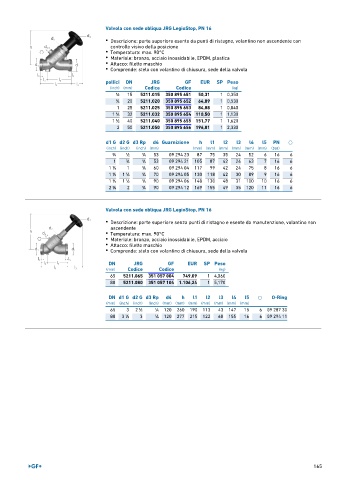

Page 165 - GEORGFISCHER - LISTINO 879 - FIDRA

Valvola con sede obliqua JRG LegioStop, PN 16
• Descrizione: parte superiore esente da punti di ristagno, volantino non ascendente con
controllo visivo della posizione
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: filetto maschio
• Comprende: stelo con volantino di chiusura, sede della valvola

pollici DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 ∕2 15 5211.015 350 895 651 50,31 1 0,350
3 20 5211.020 350 895 652 64,89 1 0,530
∕4
1 25 5211.025 350 895 653 84,88 1 0,840
1 32 5211.032 350 895 654 110,50 1 1,130
1 ∕4
1 40 5211.040 350 895 655 151,77 1 1,620
1 ∕2
2 50 5211.050 350 895 656 196,01 1 2,330
d1 G d2 G d3 Rp d4 Guarnizione h l1 l2 l3 l4 l5 PN ⎔
(inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
3 1 1 53 09 294 23 87 75 35 24 52 6 16 6
∕4 ∕2 ∕4
1 3 ∕4 1 ∕4 53 09 294 21 105 87 42 24 63 7 16 6
1 1 1 60 09 294 04 117 99 42 24 75 8 16 6
1 ∕4 ∕4
1 1 1 70 09 294 05 130 118 42 30 89 9 16 6
1 ∕2 1 ∕4 ∕4
3 1 1
1 ∕4 1 ∕2 ∕4 90 09 294 06 148 130 48 31 100 10 16 6
3 2 1 90 09 294 12 169 155 49 35 120 11 16 6
2 ∕8 ∕4
Valvola con sede obliqua JRG LegioStop, PN 16

• Descrizione: parte superiore senza punti di ristagno e esente da manutenzione, volantino non
ascendente
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, acciaio
• Attacco: filetto maschio
• Comprende: stelo con volantino di chiusura, sede della valvola

DN JRG GF EUR SP Peso
(mm) Codice Codice (kg)
65 5211.065 351 057 004 749,09 1 4,060
80 5211.080 351 057 104 1.106,24 1 5,170

DN d1 G d2 G d3 Rp d4 h l1 l2 l3 l4 l5 ⎔ O-Ring
(mm) (inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 3 2 ∕2 1 ∕4 120 260 190 113 43 147 15 6 09 287 30
1
80 3 ∕2 3 1 ∕4 120 277 215 122 60 155 16 6 09 294 11
1

165
