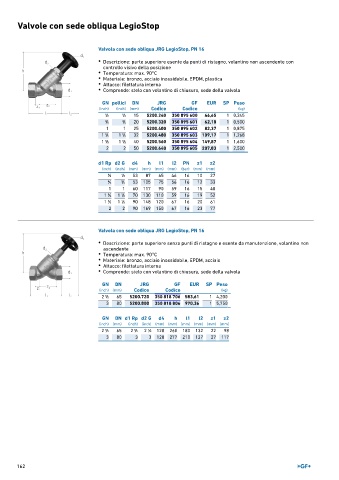

Page 162 - GEORGFISCHER - LISTINO 879 - FIDRA

Valvole con sede obliqua LegioStop

Valvola con sede obliqua JRG LegioStop, PN 16

• Descrizione: parte superiore esente da punti di ristagno, volantino non ascendente con
controllo visivo della posizione
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: filettatura interna
• Comprende: stelo con volantino di chiusura, sede della valvola

GN pollici DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1 1 15 5200.240 350 895 600 46,65 1 0,345
∕2 ∕2
3 ∕4 3 ∕4 20 5200.320 350 895 601 62,18 1 0,500
1 1 25 5200.400 350 895 602 82,37 1 0,875
1
1
1 ∕4 1 ∕4 32 5200.480 350 895 603 109,17 1 1,268
1 1 40 5200.560 350 895 604 149,87 1 1,600
1 ∕2 1 ∕2
2 2 50 5200.640 350 895 605 207,83 1 2,500
d1 Rp d2 G d4 h l1 l2 PN z1 z2
(inch) (inch) (mm) (mm) (mm) (mm) (bar) (mm) (mm)
1 ∕2 1 ∕2 53 87 65 46 16 10 27
3 3 53 105 75 56 16 12 33
∕4 ∕4
1 1 60 117 90 59 16 15 40
1 1 70 130 110 59 16 19 52
1 ∕4 1 ∕4
1 1 90 148 120 67 16 20 61
1 ∕2 1 ∕2
2 2 90 169 150 67 16 23 77

Valvola con sede obliqua JRG LegioStop, PN 16

• Descrizione: parte superiore senza punti di ristagno e esente da manutenzione, volantino non
ascendente
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, acciaio
• Attacco: filettatura interna
• Comprende: stelo con volantino di chiusura, sede della valvola

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 65 5200.720 350 818 706 583,61 1 4,200
2 ∕2
3 80 5200.800 350 818 806 970,36 1 5,750

GN DN d1 Rp d2 G d4 h l1 l2 z1 z2
(inch) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm)
1
1
1
2 ∕2 65 2 ∕2 2 ∕2 120 260 180 132 22 98
3 80 3 3 120 277 210 127 27 117
