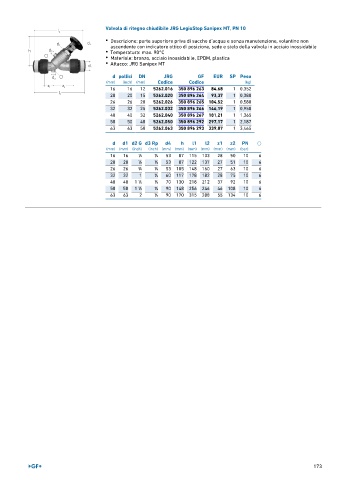

Page 173 - GEORGFISCHER - LISTINO 879 - FIDRA

Valvola di ritegno chiudibile JRG LegioStop Sanipex MT, PN 10
• Descrizione: parte superiore priva di sacche d'acqua e senza manutenzione, volantino non
ascendente con indicatore ottico di posizione, sede e stelo della valvola in acciaio inossidabile
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: JRG Sanipex MT

d pollici DN JRG GF EUR SP Peso
(mm) (inch) (mm) Codice Codice (kg)
16 16 12 5262.016 350 896 263 84,68 1 0,352
20 20 15 5262.020 350 896 264 93,37 1 0,380
26 26 20 5262.026 350 896 265 104,52 1 0,580
32 32 25 5262.032 350 896 266 146,19 1 0,950
40 40 32 5262.040 350 896 267 181,21 1 1,365
50 50 40 5262.050 350 896 292 297,17 1 2,187
63 63 50 5262.063 350 896 293 339,87 1 3,465

d d1 d2 G d3 Rp d4 h l1 l2 z1 z2 PN ⎔
(mm) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
16 16 1 ∕2 1 ∕4 53 87 115 133 28 50 10 6
20 20 1 ∕2 1 ∕4 53 87 122 137 27 51 10 6
26 26 3 ∕4 1 ∕4 53 105 148 160 27 63 10 6
32 32 1 1 ∕4 60 117 178 182 28 75 10 6
40 40 1 ∕4 1 ∕4 70 130 218 212 37 92 10 6
1
50 50 1 ∕2 1 ∕4 90 148 256 246 46 108 10 6
1
63 63 2 1 ∕4 90 170 315 288 55 134 10 6

173
