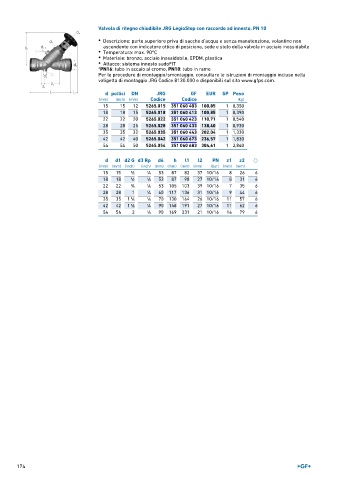

Valvola di ritegno chiudibile JRG LegioStop con raccordo ad innesto, PN 10
• Descrizione: parte superiore priva di sacche d'acqua e senza manutenzione, volantino non
ascendente con indicatore ottico di posizione, sede e stelo della valvola in acciaio inossidabile
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: sistema innesto sudoFIT
*PN16: tubo in accaio al cromo, PN10: tubo in rame
Per le procedure di montaggio/smontaggio, consultare le istruzioni di montaggio incluse nella
valigetta di montaggio JRG Codice 8130.000 e disponibili sul sito www.gfps.com.

d pollici DN JRG GF EUR SP Peso
(mm) (inch) (mm) Codice Codice (kg)
15 15 12 5265.015 351 060 403 100,85 1 0,350
18 18 15 5265.018 351 060 413 100,85 1 0,390
22 22 20 5265.022 351 060 423 110,71 1 0,540
28 28 25 5265.028 351 060 433 138,40 1 0,930
35 35 32 5265.035 351 060 443 202,04 1 1,330
42 42 40 5265.042 351 060 673 236,57 1 1,830
54 54 50 5265.054 351 060 683 304,61 1 2,840

d d1 d2 G d3 Rp d4 h l1 l2 PN z1 z2 ⎔
(mm) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (bar) (mm) (mm)
15 15 1 ∕2 1 ∕4 53 87 82 37 10/16 8 26 6
18 18 1 ∕2 1 ∕4 53 87 98 27 10/16 8 31 6
22 22 3 ∕4 1 ∕4 53 105 103 39 10/16 7 35 6
28 28 1 1 ∕4 60 117 136 31 10/16 9 44 6
35 35 1 ∕4 1 ∕4 70 130 164 26 10/16 11 57 6
1
42 42 1 ∕2 1 ∕4 90 148 191 27 10/16 11 62 6
1
54 54 2 1 ∕4 90 169 231 21 10/16 14 79 6
