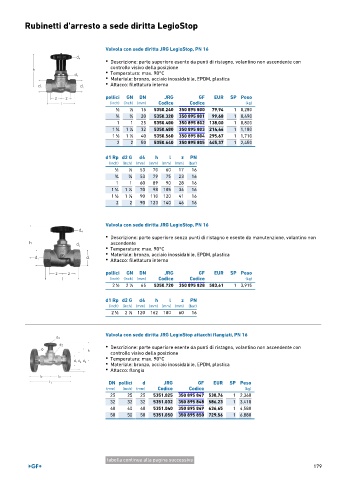

Page 179 - GEORGFISCHER - LISTINO 879 - FIDRA

Rubinetti d'arresto a sede diritta LegioStop

Valvola con sede diritta JRG LegioStop, PN 16

• Descrizione: parte superiore esente da punti di ristagno, volantino non ascendente con
controllo visivo della posizione
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: filettatura interna

pollici GN DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1 1 15 5350.240 350 895 800 79,94 1 0,280
∕2 ∕2
3 ∕4 3 ∕4 20 5350.320 350 895 801 99,68 1 0,490
1 1 25 5350.400 350 895 802 138,00 1 0,800
1
1
1 ∕4 1 ∕4 32 5350.480 350 895 803 214,46 1 1,180
1 1 40 5350.560 350 895 804 295,67 1 1,710
1 ∕2 1 ∕2
2 2 50 5350.640 350 895 805 445,37 1 2,450
d1 Rp d2 G d4 h l z PN
(inch) (inch) (mm) (mm) (mm) (mm) (bar)
1 ∕2 1 ∕2 53 70 60 17 16
3 3 53 79 75 23 16
∕4 ∕4
1 1 60 89 90 28 16
1 1 70 98 105 34 16
1 ∕4 1 ∕4
1 1 90 110 120 41 16
1 ∕2 1 ∕2
2 2 90 123 140 46 16

Valvola con sede diritta JRG LegioStop, PN 16
• Descrizione: parte superiore senza punti di ristagno e esente da manutenzione, volantino non
ascendente
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: filettatura interna

pollici GN DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1 1 65 5350.720 350 895 828 583,61 1 3,915
2 ∕2 2 ∕2
d1 Rp d2 G d4 h l z PN
(inch) (inch) (mm) (mm) (mm) (mm) (bar)
1 1 120 162 180 60 16
2 ∕2 2 ∕2

Valvola con sede diritta JRG LegioStop attacchi flangiati, PN 16

• Descrizione: parte superiore esente da punti di ristagno, volantino non ascendente con
controllo visivo della posizione
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: flangia

DN pollici d JRG GF EUR SP Peso
(mm) (inch) (mm) Codice Codice (kg)
25 25 25 5351.025 350 895 847 538,76 1 2,360
32 32 32 5351.032 350 895 848 586,23 1 3,410
40 40 40 5351.040 350 895 849 636,65 1 4,580
50 50 50 5351.050 350 895 850 729,56 1 6,880

tabella continua alla pagina successiva
