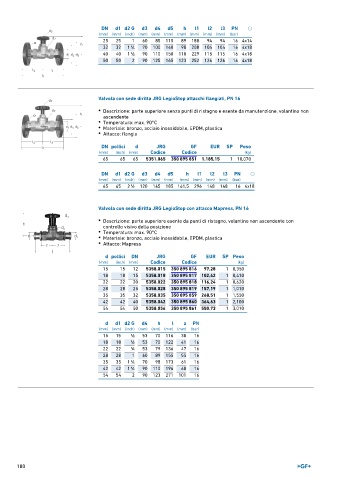

Page 180 - GEORGFISCHER - LISTINO 879 - FIDRA

DN d1 d2 G d3 d4 d5 h l1 l2 l3 PN ○
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
25 25 1 60 85 115 89 188 94 94 16 4x14
32 32 1 ∕4 70 100 140 98 208 104 104 16 4x18
1
40 40 1 ∕2 90 110 150 110 229 115 115 16 4x18
1
50 50 2 90 125 165 123 252 126 126 16 4x18

Valvola con sede diritta JRG LegioStop attacchi flangiati, PN 16

• Descrizione: parte superiore senza punti di ristagno e esente da manutenzione, volantino non
ascendente
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: flangia

DN pollici d JRG GF EUR SP Peso
(mm) (inch) (mm) Codice Codice (kg)
65 65 65 5351.065 350 895 851 1.185,15 1 10,070

DN d1 d2 G d3 d4 d5 h l1 l2 l3 PN ○
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
65 65 2 ∕2 120 145 185 161,5 296 148 148 16 4x18
1

Valvola con sede diritta JRG LegioStop con attacco Mapress, PN 16

• Descrizione: parte superiore esente da punti di ristagno, volantino non ascendente con
controllo visivo della posizione
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: Mapress

d pollici DN JRG GF EUR SP Peso
(mm) (inch) (mm) Codice Codice (kg)
15 15 12 5358.015 350 895 816 97,28 1 0,350
18 18 15 5358.018 350 895 817 102,42 1 0,410
22 22 20 5358.022 350 895 818 116,24 1 0,620
28 28 25 5358.028 350 895 819 157,19 1 1,010
35 35 32 5358.035 350 895 859 268,51 1 1,550
42 42 40 5358.042 350 895 860 364,63 1 2,100
54 54 50 5358.054 350 895 861 550,73 1 3,010

d d1 d2 G d4 h l z PN
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (bar)
15 15 1 ∕2 53 70 116 38 16
18 18 1 ∕2 53 70 122 41 16
22 22 3 ∕4 53 79 136 47 16
28 28 1 60 89 155 55 16
35 35 1 ∕4 70 98 173 61 16
1
42 42 1 ∕2 90 110 196 68 16
1
54 54 2 90 123 271 101 16

180
