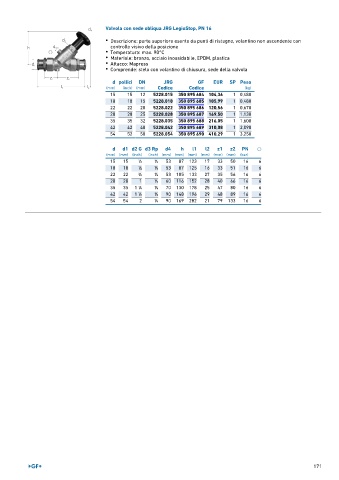

Page 171 - GEORGFISCHER - LISTINO 879 - FIDRA

Valvola con sede obliqua JRG LegioStop, PN 16
• Descrizione: parte superiore esente da punti di ristagno, volantino non ascendente con
controllo visivo della posizione
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: Mapress
• Comprende: stelo con volantino di chiusura, sede della valvola

d pollici DN JRG GF EUR SP Peso
(mm) (inch) (mm) Codice Codice (kg)
15 15 12 5228.015 350 895 684 104,36 1 0,480
18 18 15 5228.018 350 895 685 105,99 1 0,480
22 22 20 5228.022 350 895 686 120,56 1 0,670
28 28 25 5228.028 350 895 687 169,50 1 1,130
35 35 32 5228.035 350 895 688 216,05 1 1,600
42 42 40 5228.042 350 895 689 310,08 1 2,090
54 52 50 5228.054 350 895 690 410,29 1 3,250

d d1 d2 G d3 Rp d4 h l1 l2 z1 z2 PN ⎔
(mm) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
15 15 1 ∕2 1 ∕4 53 87 123 17 33 50 16 6
18 18 1 ∕2 1 ∕4 53 87 125 16 33 51 16 6
22 22 3 ∕4 1 ∕4 53 105 133 27 35 56 16 6
28 28 1 1 ∕4 60 116 152 28 40 66 16 6
35 35 1 ∕4 1 ∕4 70 130 178 25 47 80 16 6
1
42 42 1 ∕2 1 ∕4 90 148 196 29 48 89 16 6
1
54 54 2 1 ∕4 90 169 282 21 79 133 16 6

171
