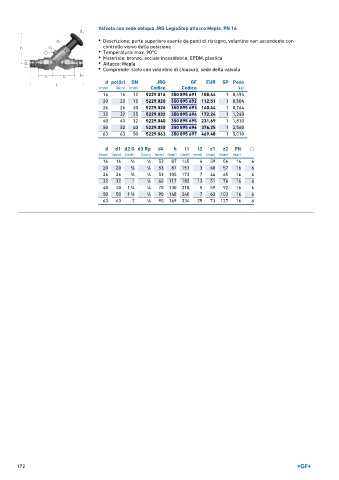

Valvola con sede obliqua JRG LegioStop attacco Mepla, PN 16
• Descrizione: parte superiore esente da punti di ristagno, volantino non ascendente con
controllo visivo della posizione
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: Mepla
• Comprende: stelo con volantino di chiusura, sede della valvola

d pollici DN JRG GF EUR SP Peso
(mm) (inch) (mm) Codice Codice (kg)
16 16 12 5229.016 350 895 691 108,44 1 0,494
20 20 15 5229.020 350 895 692 112,51 1 0,504
26 26 20 5229.026 350 895 693 140,44 1 0,764
32 32 25 5229.032 350 895 694 172,24 1 1,240
40 40 32 5229.040 350 895 695 231,69 1 1,810
50 50 40 5229.050 350 895 696 376,25 1 2,560
63 63 50 5229.063 350 895 697 469,48 1 5,010

d d1 d2 G d3 Rp d4 h l1 l2 z1 z2 PN ⎔
(mm) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
16 16 1 ∕2 1 ∕4 53 87 145 6 39 56 16 6
20 20 1 ∕2 1 ∕4 53 87 151 3 40 57 16 6
26 26 3 ∕4 1 ∕4 53 105 173 7 44 65 16 6
32 32 1 1 ∕4 60 117 182 13 51 76 16 6
40 40 1 ∕4 1 ∕4 70 130 218 5 59 92 16 6
1
50 50 1 ∕2 1 ∕4 90 148 240 7 62 103 16 6
1
63 63 2 1 ∕4 90 169 334 25 73 127 16 6
