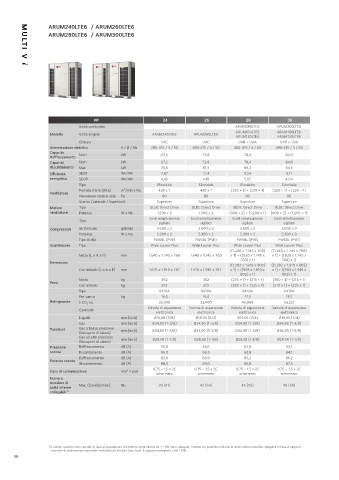

Page 38 - LG ELECTRONICS - MULTI V
P. 38

ARUM240LTE6  / ARUM260LTE6
                  ARUM280LTE6  / ARUM300LTE6





         MULTI V i










                                  HP                      24             26            28             30
                             Unità combinata               -             -          ARUM280LTE6   ARUM300LTE6
                                                                                    ARUM160LTE6   ARUM180LTE6
                   Modello   Unità singola             ARUM240LTE6   ARUM260LTE6
                                                                                    ARUM120LTE6   ARUM120LTE6
                             Chassis                      UXC           UXC          UXB + UXA     UXB + UXA
                   Alimentazione elettrica  V / Ø / Hz  380-415 / 3 / 50  380-415 / 3 / 50  380-415 / 3 / 50  380-415 / 3 / 50
                   Capacità  Nom            kW            67,2          72,8           78,4          84,0
                   Raffrescamento
                   Capacità  Nom            kW            67,2          72,8           78,4          84,0
                   Riscaldamento  Max       kW            75,6          81,9           88,2          94,5
                   Efficienza   SEER        Wh/Wh         7,97          7,51           9,24          9,11
                   energetica  SCOP         Wh/Wh         4,42          4,19           5,07          4,64
                             Tipo                       Elicoidale     Elicoidale    Elicoidale     Elicoidale
                             Portata d’aria (Alta)  m³/min x No.  430 x 1  430 x 1  (320 × 1) + (220 × 1)  (320 × 1) + (220 × 1)
                   Ventilatore
                             Prevalenza statica utile  Pa  80            80            80             80
                             Scarico (Laterale / Superiore)  Superiore  Superiore    Superiore      Superiore
                   Motore    Tipo                     BLDC Direct Drive  BLDC Direct Drive  BLDC Direct Drive  BLDC Direct Drive
                   ventilatore  Potenza     W x No.     1,500 x 2      1,500 x 2  (900 × 2) + (1,200 × 1)  (900 × 2) + (1,200 × 1)
                                                     Scroll ermeticamente   Scroll ermeticamente   Scroll ermeticamente   Scroll ermeticamente
                             Tipo
                                                         sigillato     sigillato      sigillato      sigillato
                   Compressore  Giri/minuto  giri/min   3.600 x 2      3.600 x 2     3.600 x 2      3.600 x 3
                             Potenza        W x No.     5.300 x 2      5.300 x 2     5.300 x 2      5.300 x 3
                             Tipo di olio              FW68L (PVE)    FW68L (PVE)   FW68L (PVE)    FW68L (PVE)
                   Scambiatore  Tipo                  Wide Louver Plus  Wide Louver Plus  Wide Louver Plus  Wide Louver Plus
                                                                                  ((1.240 x 1.745 x 760)   ((1.240 x 1.745 x 760)
                             Nette (L x A x P)  mm   1.640 x 1.745 x 760  1.640 x 1.745 x 760  x 1) + ((930 x 1.745 x   x 1) + ((930 x 1.745 x
                                                                                     760) x 1)      760) x 1)
                   Dimensioni
                                                                                  ((1.282 x 1.919 x 802)   ((1.282 x 1.919 x 802)
                             Con imballo (L x A x P)  mm  1.675 x 1.919 x 787  1.675 x 1.919 x 787  x 1) + ((965 x 1.919 x   x 1) + ((965 x 1.919 x
                                                                                     802) x 1)      802) x 1)
                             Netto          kg            362           362       (255 × 1) + (215 × 1)  (300 × 1) + (215 × 1)
                   Peso
                             Con imballo    kg            372           372       (265 x 1) + (225 x 1)  (310 x 1) + (225 x 1)
                             Tipo                        R410A          R410A         R410A          R410A
                             Pre-carica     kg            16,0          16,0           22,5          25,5
                   Refrigerante  t-CO₂ eq.               33,400        33,400         46,969         53,231
                                                     Valvola di espansione   Valvola di espansione   Valvola di espansione   Valvola di espansione
                             Controllo
                                                        elettronica   elettronica    elettronica    elettronica
                             Liquido        mm (inch)  Ø15,88 (5/8)   Ø19,05 (3/4)  Ø19,05 (3/4)   Ø19,05 (3/4)
                             Gas            mm (inch)  Ø34,90 (1-3/8)  Ø34,90 (1-3/8)  Ø34,90 (1-3/8)  Ø34,90 (1-3/8)
                   Tubazioni  Gas a bassa pressione   mm (inch)  Ø34,90 (1-3/8)  Ø34,90 (1-3/8)  Ø34,90 (1-3/8)  Ø34,90 (1-3/8)
                             (Recupero di calore)
                             Gas ad alta pressione   mm (inch)  Ø28,58 (1-1/8)  Ø28,58 (1-1/8)  Ø28,58 (1-1/8)  Ø28,58 (1-1/8)
                             (Recupero di calore)
                   Pressione   Raffrescamento  dB (A)     65,0          65,0           62,8          63,1
                   sonora    Riscaldamento  dB (A)       66,0           66,5           63,8          64,1
                             Raffrescamento   dB (A)      85,0          89,0           86,2          86,2
                   Potenza sonora
                             Riscaldamento  dB (A)        88,0          89,0           86,8          87,5
                                                       0,75 ~ 1,5 x 2C  0,75 ~ 1,5 x 2C  0,75 ~ 1,5 x 2C  0,75 ~ 1,5 x 2C
                   Cavo di comunicazione    mm² × poli
                                                        schermato     schermato      schermato      schermato
                   Numero
                   massimo di   Max. (Condizionale)  No.  39 (61)      42 (64)        45 (56)       49 (60)
                   unità interne
                   collegabili  1)








                  1)  I numeri massimi sono calcolati in base al presupposto che tutte le unità interne da 2,2 kW siano collegate. I numeri tra parentesi indicano le unità interne massime collegabili in base ai rapporti
                   massimi di combinazione consentiti, verificabili sul Product Data Book. Il rapporto consigliato è del 130%.
