P. 33
[Unità : mm]

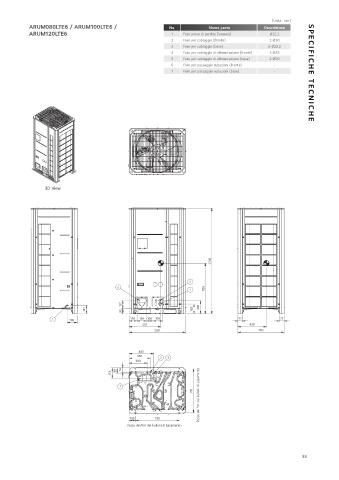

ARUM080LTE6 / ARUM100LTE6 / No. Nome parte Descrizione
ARUM120LTE6 1 Foro prova di perdita (laterale) Ø22.2
2 Foro per cablaggio (fronte) 2-Ø30
3 Foro per cablaggio (base) 2-Ø22.2
4 Foro per cablaggio di alimentazione (fronte) 2-Ø45
5 Foro per cablaggio di alimentazione (base) 2-Ø50
6 Foro per passaggio tubazioni (fronte) -
7 Foro per passaggio tubazioni (base) - SPECIFICHE TECNICHE
3D View
1,745
826
127 220
141 92 163
165 129 159 106 159 72 72
537 490
930 760
405
350
300
Passo dei fori dei bulloni di basamento
174 99 74
731
105 730
Passo dei fori dei bulloni di basamento
33
