Page 35 - LG ELECTRONICS - MULTI V
P. 35
[Unità : mm]

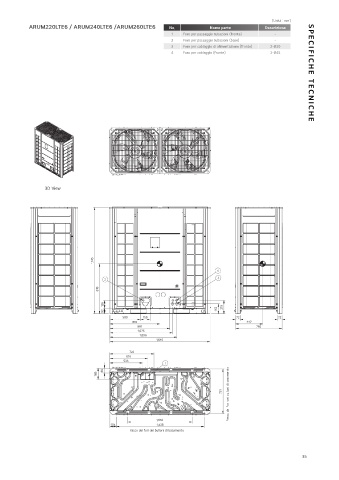

ARUM220LTE6 / ARUM240LTE6 /ARUM260LTE6 No. Nome parte Descrizione
1 Foro per passaggio tubazioni (fronte) -
2 Foro per passaggio tubazioni (base) -
3 Foro per cablaggio di alimentazione (fronte) 2-Ø30
4 Foro per cablaggio (fronte) 2-Ø45
SPECIFICHE TECNICHE
3D View
1,745
818
126 219
92 162
500 159 72 72
816 442
981 760
1,026
1,096
1,640
722
619
533
Passo dei fori dei bulloni di basamento
80
183
731
1,056
105 1,438
Passo dei fori dei bulloni di basamento
35
