P. 34
[Unità : mm]

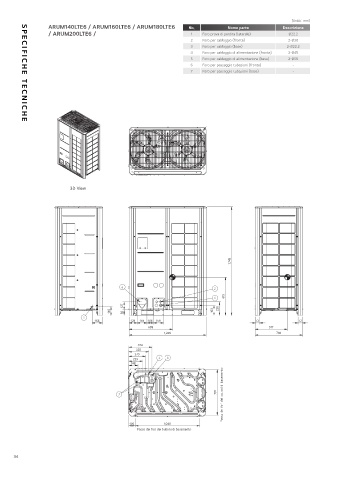

ARUM140LTE6 / ARUM160LTE6 / ARUM180LTE6 No. Nome parte Descrizione
/ ARUM200LTE6 / 1 Foro prova di perdita (laterale) Ø22.2
2 Foro per cablaggio (fronte) 2-Ø30
3 Foro per cablaggio (base) 2-Ø22.2
4 Foro per cablaggio di alimentazione (fronte) 2-Ø45
5 Foro per cablaggio di alimentazione (base) 2-Ø50
6 Foro per passaggio tubazioni (fronte) -
7 Foro per passaggio tubazioni (base) -
SPECIFICHE TECNICHE
3D View
1,745
615
127
140 92 163 220
166 129 159 106 159 72 72
699 517
1,240 760
374
320
270
223
148
Passo dei fori dei bulloni di basamento
731
105 1,040
Passo dei fori dei bulloni di basamento
