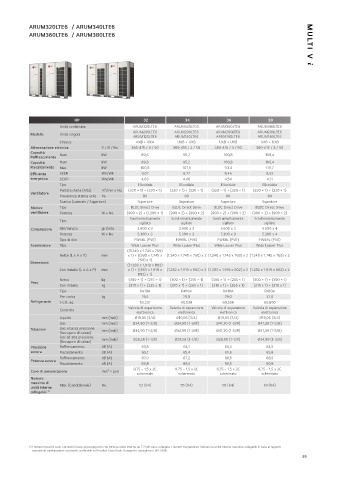

Page 39 - LG ELECTRONICS - MULTI V

ARUM320LTE6 / ARUM340LTE6
ARUM360LTE6 / ARUM380LTE6 MULTI V i

HP 32 34 36 38
Unità combinata ARUM320LTE6 ARUM340LTE6 ARUM360LTE6 ARUM380LTE6
ARUM200LTE6 ARUM200LTE6 ARUM200LTE6 ARUM200LTE6
Modello Unità singola
ARUM120LTE6 ARUM140LTE6 ARUM160LTE6 ARUM180LTE6
Chassis UXB + UXA UXB + UXB UXB + UXB UXB + UXB
Alimentazione elettrica V / Ø / Hz 380-415 / 3 / 50 380-415 / 3 / 50 380-415 / 3 / 50 380-415 / 3 / 50
Capacità Nom kW 89,6 95,2 100,8 106,4
Raffrescamento
Capacità Nom kW 89,6 95,2 100,8 106,4
Riscaldamento Max kW 100,8 107,1 113,4 119,7
Efficienza SEER Wh/Wh 9,07 8,77 8,46 8,32
energetica SCOP Wh/Wh 4,63 4,46 4,54 4,11
Tipo Elicoidale Elicoidale Elicoidale Elicoidale
Portata d’aria (Alta) m³/min x No. (320 × 1) + (220 × 1) (320 × 1) + (320 × 1) (320 × 1) + (320 × 1) (320 × 1) + (320 × 1)
Ventilatore
Prevalenza statica utile Pa 80 80 80 80
Scarico (Laterale / Superiore) Superiore Superiore Superiore Superiore
Motore Tipo BLDC Direct Drive BLDC Direct Drive BLDC Direct Drive BLDC Direct Drive
ventilatore Potenza W x No. (900 × 2) + (1,200 × 1) (900 × 2) + (900 × 2) (900 × 2) + (900 × 2) (900 × 2) + (900 × 2)
Scroll ermeticamente Scroll ermeticamente Scroll ermeticamente Scroll ermeticamente
Tipo
sigillato sigillato sigillato sigillato
Compressore Giri/minuto giri/min 3.600 x 3 3.600 x 3 3.600 x 3 3.600 x 4
Potenza W x No. 5.300 x 3 5.300 x 3 5.300 x 3 5.300 x 4
Tipo di olio FW68L (PVE) FW68L (PVE) FW68L (PVE) FW68L (PVE)
Scambiatore Tipo Wide Louver Plus Wide Louver Plus Wide Louver Plus Wide Louver Plus
((1.240 x 1.745 x 760)
Nette (L x A x P) mm x 1) + ((930 x 1.745 x (1.240 x 1.745 x 760) x 2 (1.240 x 1.745 x 760) x 2 (1.240 x 1.745 x 760) x 2
760) x 1)
Dimensioni
((1.282 x 1.919 x 802)
Con imballo (L x A x P) mm x 1) + ((965 x 1.919 x (1.282 x 1.919 x 802) x 2 (1.282 x 1.919 x 802) x 2 (1.282 x 1.919 x 802) x 2
802) x 1)
Netto kg (300 × 1) + (215 × 1) (300 × 1) + (255 × 1) (300 × 1) + (255 × 1) (300 × 1) + (300 × 1)
Peso
Con imballo kg (310 x 1) + (225 x 1) (310 x 1) + (265 x 1) (310 x 1) + (265 x 1) (310 x 1) + (310 x 1)
Tipo R410A R410A R410A R410A
Pre-carica kg 25,5 29,0 29,0 32,0
Refrigerante t-CO₂ eq. 53,231 60,538 60,538 66,800
Valvola di espansione Valvola di espansione Valvola di espansione Valvola di espansione
Controllo
elettronica elettronica elettronica elettronica
Liquido mm (inch) Ø19,05 (3/4) Ø19,05 (3/4) Ø19,05 (3/4) Ø19,05 (3/4)
Gas mm (inch) Ø34,90 (1-3/8) Ø34,90 (1-3/8) Ø41,30 (1-5/8) Ø41,30 (1-5/8)
Tubazioni Gas a bassa pressione mm (inch) Ø34,90 (1-3/8) Ø34,90 (1-3/8) Ø41,30 (1-5/8) Ø41,30 (1-5/8)
(Recupero di calore)
Gas ad alta pressione mm (inch) Ø28,58 (1-1/8) Ø28,58 (1-1/8) Ø28,58 (1-1/8) Ø34,90 (1-3/8)
(Recupero di calore)
Pressione Raffrescamento dB (A) 63,8 64,1 64,3 64,5
sonora Riscaldamento dB (A) 65,1 65,4 65,6 65,8
Raffrescamento dB (A) 87,0 87,2 88,5 88,5
Potenza sonora
Riscaldamento dB (A) 89,8 89,6 90,5 90,8
0,75 ~ 1,5 x 2C 0,75 ~ 1,5 x 2C 0,75 ~ 1,5 x 2C 0,75 ~ 1,5 x 2C
Cavo di comunicazione mm² × poli
schermato schermato schermato schermato
Numero
massimo di Max. (Condizionale) No. 52 (64) 55 (64) 58 (64) 61 (64)
unità interne
collegabili 1)

1) I numeri massimi sono calcolati in base al presupposto che tutte le unità interne da 2,2 kW siano collegate. I numeri tra parentesi indicano le unità interne massime collegabili in base ai rapporti
massimi di combinazione consentiti, verificabili sul Product Data Book. Il rapporto consigliato è del 130%.
39
