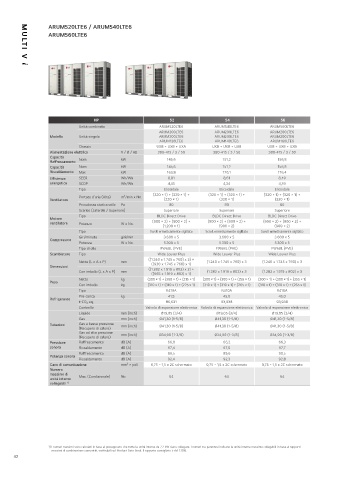

Page 42 - LG ELECTRONICS - MULTI V

ARUM520LTE6 / ARUM540LTE6
ARUM560LTE6

MULTI V i

HP 52 54 56
Unità combinata ARUM520LTE6 ARUM540LTE6 ARUM560LTE6
ARUM200LTE6 ARUM200LTE6 ARUM200LTE6
Modello Unità singola ARUM200LTE6 ARUM200LTE6 ARUM200LTE6
ARUM120LTE6 ARUM140LTE6 ARUM160LTE6
Chassis UXB + UXB + UXA UXB + UXB + UXB UXB + UXB + UXB
Alimentazione elettrica V / Ø / Hz 380-415 / 3 / 50 380-415 / 3 / 50 380-415 / 3 / 50
Capacità Nom kW 145,6 151,2 156,8
Raffrescamento
Capacità Nom kW 145,6 151,2 156,8
Riscaldamento Max kW 163,8 170,1 176,4
Efficienza SEER Wh/Wh 8,81 8,61 8,40
energetica SCOP Wh/Wh 4,45 4,34 4,39
Tipo Elicoidale Elicoidale Elicoidale
(320 × 1) + (320 × 1) + (320 × 1) + (320 × 1) + (320 × 1) + (320 × 1) +
Portata d’aria (Alta) m³/min x No.
Ventilatore (220 × 1) (320 × 1) (320 × 1)
Prevalenza statica utile Pa 80 80 80
Scarico (Laterale / Superiore) Superiore Superiore Superiore
Tipo BLDC Direct Drive BLDC Direct Drive BLDC Direct Drive
Motore (900 × 2) + (900 × 2) + (900 × 2) + (900 × 2) + (900 × 2) + (900 × 2) +
ventilatore Potenza W x No.
(1,200 × 1) (900 × 2) (900 × 2)
Tipo Scroll ermeticamente sigillato Scroll ermeticamente sigillato Scroll ermeticamente sigillato
Giri/minuto giri/min 3.600 x 5 3.600 x 5 3.600 x 5
Compressore
Potenza W x No. 5.300 x 5 5.300 x 5 5.300 x 5
Tipo di olio FW68L (PVE) FW68L (PVE) FW68L (PVE)
Scambiatore Tipo Wide Louver Plus Wide Louver Plus Wide Louver Plus
((1.240 x 1.745 x 760) x 2) +
Nette (L x A x P) mm ((930 x 1.745 x 760) x 1) (1.240 x 1.745 x 760) x 3 (1.240 x 1.745 x 760) x 3
Dimensioni ((1.282 x 1.919 x 802) x 2) +
Con imballo (L x A x P) mm (1.282 x 1.919 x 802) x 3 (1.282 x 1.919 x 802) x 3
((965 x 1.919 x 802) x 1)
Netto kg (300 × 1) + (300 × 1) + (215 × 1) (300 × 1) + (300 × 1) + (255 × 1) (300 × 1) + (300 × 1) + (255 × 1)
Peso
Con imballo kg (310 x 1) + (310 x 1) + (225 x 1) (310 x 1) + (310 x 1) + (265 x 1) (310 x 1) + (310 x 1) + (265 x 1)
Tipo R410A R410A R410A
Pre-carica kg 41,5 45,0 45,0
Refrigerante
t-CO₂ eq. 86,631 93,938 93,938
Controllo Valvola di espansione elettronica Valvola di espansione elettronica Valvola di espansione elettronica
Liquido mm (inch) Ø19,05 (3/4) Ø19,05 (3/4) Ø19,05 (3/4)
Gas mm (inch) Ø41,30 (1-5/8) Ø41,30 (1-5/8) Ø41,30 (1-5/8)
Tubazioni Gas a bassa pressione mm (inch) Ø41,30 (1-5/8) Ø41,30 (1-5/8) Ø41,30 (1-5/8)
(Recupero di calore)
Gas ad alta pressione mm (inch) Ø34,90 (1-3/8) Ø34,90 (1-3/8) Ø34,90 (1-3/8)
(Recupero di calore)
Pressione Raffrescamento dB (A) 66,0 66,2 66,3
sonora Riscaldamento dB (A) 67,4 67,6 67,7
Raffrescamento dB (A) 89,5 89,6 90,5
Potenza sonora
Riscaldamento dB (A) 92,4 92,3 92,8
Cavo di comunicazione mm² × poli 0,75 ~ 1,5 x 2C schermato 0,75 ~ 1,5 x 2C schermato 0,75 ~ 1,5 x 2C schermato
Numero
massimo di Max. (Condizionale) No. 64 64 64
unità interne
collegabili 1)

1) I numeri massimi sono calcolati in base al presupposto che tutte le unità interne da 2,2 kW siano collegate. I numeri tra parentesi indicano le unità interne massime collegabili in base ai rapporti
massimi di combinazione consentiti, verificabili sul Product Data Book. Il rapporto consigliato è del 130%.
42
