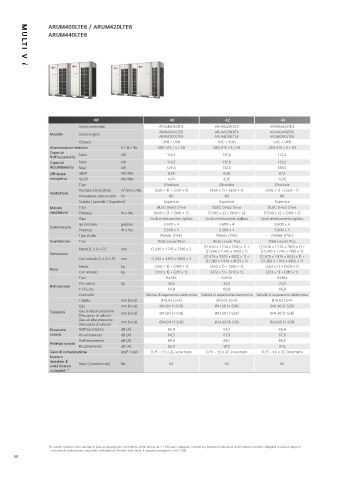

Page 40 - LG ELECTRONICS - MULTI V
P. 40
ARUM400LTE6 / ARUM420LTE6
ARUM440LTE6
MULTI V i
HP 40 42 44
Unità combinata ARUM400LTE6 ARUM420LTE6 ARUM440LTE6
ARUM200LTE6 ARUM220LTE6 ARUM240LTE6
Modello Unità singola
ARUM200LTE6 ARUM200LTE6 ARUM200LTE6
Chassis UXB + UXB UXC + UXB UXC + UXB
Alimentazione elettrica V / Ø / Hz 380-415 / 3 / 50 380-415 / 3 / 50 380-415 / 3 / 50
Capacità Nom kW 112,0 117,6 123,2
Raffrescamento
Capacità Nom kW 112,0 117,6 123,2
Riscaldamento Max kW 126,0 132,3 138,6
Efficienza SEER Wh/Wh 8,29 8,28 8,13
energetica SCOP Wh/Wh 4,10 4,35 4,26
Tipo Elicoidale Elicoidale Elicoidale
Portata d’aria (Alta) m³/min x No. (320 × 1) + (320 × 1) (430 x 1) + (320 × 1) (430 x 1) + (320 × 1)
Ventilatore
Prevalenza statica utile Pa 80 80 80
Scarico (Laterale / Superiore) Superiore Superiore Superiore
Motore Tipo BLDC Direct Drive BLDC Direct Drive BLDC Direct Drive
ventilatore Potenza W x No. (900 × 2) + (900 × 2) (1.500 x 2) + (900 × 2) (1.500 x 2) + (900 × 2)
Tipo Scroll ermeticamente sigillato Scroll ermeticamente sigillato Scroll ermeticamente sigillato
Giri/minuto giri/min 3.600 x 4 3.600 x 4 3.600 x 4
Compressore
Potenza W x No. 5.300 x 4 5.300 x 4 5.300 x 4
Tipo di olio FW68L (PVE) FW68L (PVE) FW68L (PVE)
Scambiatore Tipo Wide Louver Plus Wide Louver Plus Wide Louver Plus
((1.640 x 1.745 x 760) x 1) + ((1.640 x 1.745 x 760) x 1) +
Nette (L x A x P) mm (1.240 x 1.745 x 760) x 2
Dimensioni ((1.240 x 1.745 x 760) x 1) ((1.240 x 1.745 x 760) x 1)
Con imballo (L x A x P) mm (1.282 x 1.919 x 802) x 2 ((1.675 x 1.919 x 802) x 1) + ((1.675 x 1.919 x 802) x 1) +
((1.282 x 1.919 x 802) x 1) ((1.282 x 1.919 x 802) x 1)
Netto kg (300 × 1) + (300 × 1) (362 x 1) + (300 × 1) (362 x 1) + (300 × 1)
Peso
Con imballo kg (310 x 1) + (310 x 1) (372 x 1) + (310 x 1) (372 x 1) + (310 x 1)
Tipo R410A R410A R410A
Pre-carica kg 32,0 32,0 32,0
Refrigerante
t-CO₂ eq. 66,8 66,8 66,8
Controllo Valvola di espansione elettronica Valvola di espansione elettronica Valvola di espansione elettronica
Liquido mm (inch) Ø19,05 (3/4) Ø19,05 (3/4) Ø19,05 (3/4)
Gas mm (inch) Ø41,30 (1-5/8) Ø41,30 (1-5/8) Ø41,30 (1-5/8)
Tubazioni Gas a bassa pressione mm (inch) Ø41,30 (1-5/8) Ø41,30 (1-5/8) Ø41,30 (1-5/8)
(Recupero di calore)
Gas ad alta pressione mm (inch) Ø34,90 (1-3/8) Ø34,90 (1-3/8) Ø34,90 (1-3/8)
(Recupero di calore)
Pressione Raffrescamento dB (A) 65,0 66,1 66,8
sonora Riscaldamento dB (A) 66,5 67,9 67,9
Raffrescamento dB (A) 89,0 88,1 88,5
Potenza sonora
Riscaldamento dB (A) 92,0 91,5 91,5
Cavo di comunicazione mm² × poli 0,75 ~ 1,5 x 2C schermato 0,75 ~ 1,5 x 2C schermato 0,75 ~ 1,5 x 2C schermato
Numero
massimo di Max. (Condizionale) No. 64 64 64
unità interne
collegabili 1)
1) I numeri massimi sono calcolati in base al presupposto che tutte le unità interne da 2,2 kW siano collegate. I numeri tra parentesi indicano le unità interne massime collegabili in base ai rapporti
massimi di combinazione consentiti, verificabili sul Product Data Book. Il rapporto consigliato è del 130%.
40
