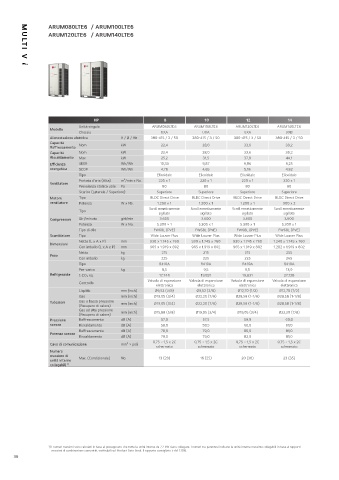

Page 36 - LG ELECTRONICS - MULTI V

ARUM080LTE6 / ARUM100LTE6
ARUM120LTE6 / ARUM140LTE6

MULTI V i

HP 8 10 12 14
Unità singola ARUM080LTE6 ARUM100LTE6 ARUM120LTE6 ARUM140LTE6
Modello
Chassis UXA UXA UXA UXB
Alimentazione elettrica V / Ø / Hz 380-415 / 3 / 50 380-415 / 3 / 50 380-415 / 3 / 50 380-415 / 3 / 50
Capacità Nom kW 22,4 28,0 33,6 39,2
Raffrescamento
Capacità Nom kW 22,4 28,0 33,6 39,2
Riscaldamento Max kW 25,2 31,5 37,8 44,1
Efficienza SEER Wh/Wh 10,33 9,87 9,86 9,25
energetica SCOP Wh/Wh 4,78 4,65 5,16 4,82
Tipo Elicoidale Elicoidale Elicoidale Elicoidale
Portata d’aria (Alta) m³/min x No. 220 x 1 220 x 1 220 x 1 320 x 1
Ventilatore
Prevalenza statica utile Pa 80 80 80 80
Scarico (Laterale / Superiore) Superiore Superiore Superiore Superiore
Motore Tipo BLDC Direct Drive BLDC Direct Drive BLDC Direct Drive BLDC Direct Drive
ventilatore Potenza W x No. 1.200 x 1 1.200 x 1 1.200 x 1 900 x 2
Scroll ermeticamente Scroll ermeticamente Scroll ermeticamente Scroll ermeticamente
Tipo
sigillato sigillato sigillato sigillato
Compressore Giri/minuto giri/min 3.600 3.600 3.600 3.600
Potenza W x No. 5.300 × 1 5.300 x 1 5.300 x 1 5.300 x 1
Tipo di olio FW68L (PVE) FW68L (PVE) FW68L (PVE) FW68L (PVE)
Scambiatore Tipo Wide Louver Plus Wide Louver Plus Wide Louver Plus Wide Louver Plus
Nette (L x A x P) mm 930 x 1.745 x 760 930 x 1.745 x 760 930 x 1.745 x 760 1.240 x 1.745 x 760
Dimensioni
Con imballo (L x A x P) mm 965 x 1.919 x 802 965 x 1.919 x 802 965 x 1.919 x 802 1.282 x 1.919 x 802
Netto kg 215 215 215 255
Peso
Con imballo kg 225 225 225 265
Tipo R410A R410A R410A R410A
Pre-carica kg 8,5 9,5 9,5 13,0
Refrigerante t-CO₂ eq. 17,744 19,831 19,831 27,138
Valvola di espansione Valvola di espansione Valvola di espansione Valvola di espansione
Controllo
elettronica elettronica elettronica elettronica
Liquido mm (inch) Ø9,52 (3/8) Ø9,52 (3/8) Ø12,70 (1/2) Ø12,70 (1/2)
Gas mm (inch) Ø19,05 (3/4) Ø22,20 (7/8) Ø28,58 (1-1/8) Ø28,58 (1-1/8)
Tubazioni Gas a bassa pressione mm (inch) Ø19,05 (3/4) Ø22,20 (7/8) Ø28,58 (1-1/8) Ø28,58 (1-1/8)
(Recupero di calore)
Gas ad alta pressione mm (inch) Ø15,88 (5/8) Ø19,05 (3/4) Ø19,05 (3/4) Ø22,20 (7/8)
(Recupero di calore)
Pressione Raffrescamento dB (A) 57,0 57,5 59,0 60,0
sonora Riscaldamento dB (A) 58,0 58,5 60,0 61,0
Raffrescamento dB (A) 78,0 79,0 80,0 81,0
Potenza sonora
Riscaldamento dB (A) 78,0 79,0 82,0 81,0
0,75 ~ 1,5 x 2C 0,75 ~ 1,5 x 2C 0,75 ~ 1,5 x 2C 0,75 ~ 1,5 x 2C
Cavo di comunicazione mm² × poli
schermato schermato schermato schermato
Numero
massimo di Max. (Condizionale) No. 13 (20) 16 (25) 20 (30) 23 (35)
unità interne
collegabili 1)

1) I numeri massimi sono calcolati in base al presupposto che tutte le unità interne da 2,2 kW siano collegate. I numeri tra parentesi indicano le unità interne massime collegabili in base ai rapporti
massimi di combinazione consentiti, verificabili sul Product Data Book. Il rapporto consigliato è del 130%.
