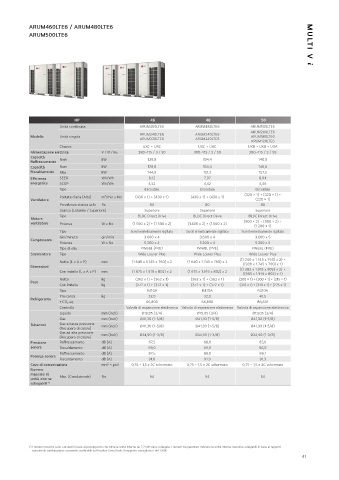

Page 41 - LG ELECTRONICS - MULTI V
P. 41
ARUM460LTE6 / ARUM480LTE6
ARUM500LTE6 MULTI V i
HP 46 48 50
Unità combinata ARUM460LTE6 ARUM480LTE6 ARUM500LTE6
ARUM200LTE6
ARUM240LTE6 ARUM240LTE6
Modello Unità singola ARUM180LTE6
ARUM220LTE6 ARUM240LTE6
ARUM120LTE6
Chassis UXC + UXC UXC + UXC UXB + UXB + UXA
Alimentazione elettrica V / Ø / Hz 380-415 / 3 / 50 380-415 / 3 / 50 380-415 / 3 / 50
Capacità Nom kW 128,8 134,4 140,0
Raffrescamento
Capacità Nom kW 128,8 134,4 140,0
Riscaldamento Max kW 144,9 151,2 157,5
Efficienza SEER Wh/Wh 8,12 7,97 8,84
energetica SCOP Wh/Wh 4,52 4,42 4,46
Tipo Elicoidale Elicoidale Elicoidale
(320 × 1) + (320 × 1) +
Portata d’aria (Alta) m³/min x No. (430 x 1) + (430 x 1) (430 x 1) + (430 x 1)
Ventilatore (220 × 1)
Prevalenza statica utile Pa 80 80 80
Scarico (Laterale / Superiore) Superiore Superiore Superiore
Tipo BLDC Direct Drive BLDC Direct Drive BLDC Direct Drive
Motore
ventilatore Potenza W x No. (1.500 x 2) + (1.500 x 2) (1.500 x 2) + (1.500 x 2) (900 × 2) + (900 × 2) +
(1.200 × 1)
Tipo Scroll ermeticamente sigillato Scroll ermeticamente sigillato Scroll ermeticamente sigillato
Giri/minuto giri/min 3.600 x 4 3.600 x 4 3.600 x 5
Compressore
Potenza W x No. 5.300 x 4 5.300 x 4 5.300 x 5
Tipo di olio FW68L (PVE) FW68L (PVE) FW68L (PVE)
Scambiatore Tipo Wide Louver Plus Wide Louver Plus Wide Louver Plus
((1.240 x 1.745 x 760) x 2) +
Nette (L x A x P) mm (1.640 x 1.745 x 760) x 2 (1.640 x 1.745 x 760) x 2 ((930 x 1.745 x 760) x 1)
Dimensioni ((1.282 x 1.919 x 802) x 2) +
Con imballo (L x A x P) mm (1.675 x 1.919 x 802) x 2 (1.675 x 1.919 x 802) x 2
((965 x 1.919 x 802) x 1)
Netto kg (362 x 1) + (362 x 1) (362 x 1) + (362 x 1) (300 × 1) + (300 × 1) + (215 × 1)
Peso
Con imballo kg (372 x 1) + (372 x 1) (372 x 1) + (372 x 1) (310 x 1) + (310 x 1) + (225 x 1)
Tipo R410A R410A R410A
Pre-carica kg 32,0 32,0 41,5
Refrigerante
t-CO₂ eq. 66,800 66,800 86,631
Controllo Valvola di espansione elettronica Valvola di espansione elettronica Valvola di espansione elettronica
Liquido mm (inch) Ø19,05 (3/4) Ø19,05 (3/4) Ø19,05 (3/4)
Gas mm (inch) Ø41,30 (1-5/8) Ø41,30 (1-5/8) Ø41,30 (1-5/8)
Tubazioni Gas a bassa pressione mm (inch) Ø41,30 (1-5/8) Ø41,30 (1-5/8) Ø41,30 (1-5/8)
(Recupero di calore)
Gas ad alta pressione mm (inch) Ø34,90 (1-3/8) Ø34,90 (1-3/8) Ø34,90 (1-3/8)
(Recupero di calore)
Pressione Raffrescamento dB (A) 67,5 68,0 65,6
sonora Riscaldamento dB (A) 69,0 69,0 66,8
Raffrescamento dB (A) 87,5 88,0 89,1
Potenza sonora
Riscaldamento dB (A) 91,0 91,0 91,3
Cavo di comunicazione mm² × poli 0,75 ~ 1,5 x 2C schermato 0,75 ~ 1,5 x 2C schermato 0,75 ~ 1,5 x 2C schermato
Numero
massimo di Max. (Condizionale) No. 64 64 64
unità interne
collegabili 1)
1) I numeri massimi sono calcolati in base al presupposto che tutte le unità interne da 2,2 kW siano collegate. I numeri tra parentesi indicano le unità interne massime collegabili in base ai rapporti
massimi di combinazione consentiti, verificabili sul Product Data Book. Il rapporto consigliato è del 130%.
41
