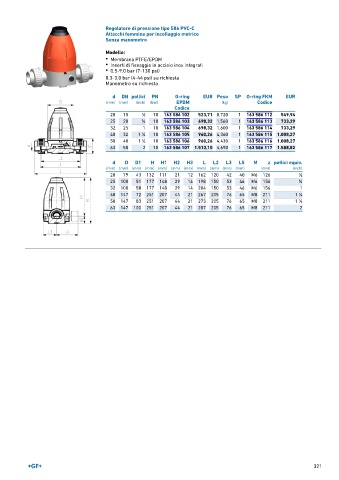

Page 321 - GEORGFISCHER - LISTINO 897

Regolatore di pressione tipo 586 PVC-C
Attacchi femmina per incollaggio metrico
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (mm) (inch) (bar) EPDM (kg) Codice
Codice
20 15 1 ∕2 10 163 586 102 523,71 0,720 1 163 586 112 549,94
25 20 3 ∕4 10 163 586 103 698,32 1,560 1 163 586 113 733,29
32 25 1 10 163 586 104 698,32 1,600 1 163 586 114 733,29
40 32 1 ∕4 10 163 586 105 960,26 4,360 1 163 586 115 1.008,27
1
50 40 1 ∕2 10 163 586 106 960,26 4,430 1 163 586 116 1.008,27
1
63 50 2 10 163 586 107 1.513,10 4,690 1 163 586 117 1.588,82
d D D1 H H1 H2 H3 L L2 L3 L5 M z pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 79 43 132 111 21 12 162 120 42 40 M6 126 1 ∕2
25 100 51 177 148 29 14 198 150 53 46 M6 156 3 ∕4
32 100 58 177 148 29 14 204 150 53 46 M6 156 1
40 147 72 251 207 44 21 267 205 76 65 M8 211 1 ∕4
1
50 147 83 251 207 44 21 273 205 76 65 M8 211 1 ∕2
1
63 147 100 251 207 44 21 287 205 76 65 M8 211 2
