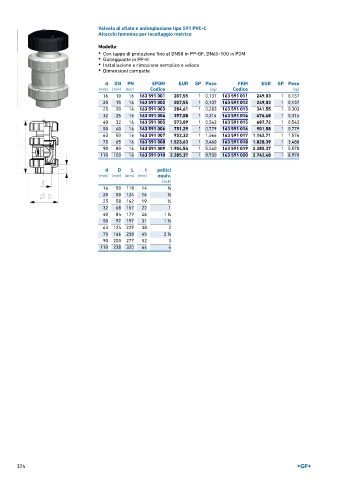

Page 324 - GEORGFISCHER - LISTINO 897

Valvola di sfiato e antimplosione tipo 591 PVC-C
Attacchi femmina per incollaggio metrico

Modello:
• Con tappo di protezione fino al DN50 in PP-GF, DN65-100 in POM
• Galleggiante in PP-H
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

d DN PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
16 10 16 163 591 001 207,55 1 0,137 163 591 011 249,03 1 0,137
20 15 16 163 591 002 207,55 1 0,137 163 591 012 249,03 1 0,137
25 20 16 163 591 003 284,61 1 0,283 163 591 013 341,55 1 0,303
32 25 16 163 591 004 397,08 1 0,314 163 591 014 476,48 1 0,314
40 32 16 163 591 005 573,09 1 0,542 163 591 015 687,72 1 0,542
50 40 16 163 591 006 751,29 1 0,779 163 591 016 901,58 1 0,779
63 50 16 163 591 007 952,32 1 1,566 163 591 017 1.142,71 1 1,576
75 65 16 163 591 008 1.523,63 1 3,460 163 591 018 1.828,39 1 3,480
90 80 16 163 591 009 1.904,54 1 5,540 163 591 019 2.285,37 1 5,570
110 100 16 163 591 010 2.285,37 1 8,930 163 591 020 2.742,48 1 8,970

d D L t pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 50 118 14 3 ∕8
20 50 124 16 1 ∕2
25 58 142 19 3 ∕4
32 68 157 22 1
40 84 179 26 1 ∕4
1
50 97 197 31 1 ∕2
1
63 124 229 38 2
75 166 258 45 2 ∕2
1
90 200 277 52 3
110 238 320 64 4
