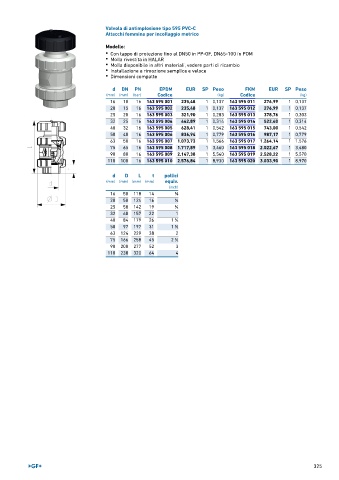

Page 325 - GEORGFISCHER - LISTINO 897

Valvola di antimplosione tipo 595 PVC-C
Attacchi femmina per incollaggio metrico

Modello:
• Con tappo di protezione fino al DN50 in PP-GF, DN65-100 in POM
• Molla rivestita in HALAR
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

d DN PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
16 10 16 163 595 001 235,48 1 0,137 163 595 011 276,99 1 0,137
20 15 16 163 595 002 235,48 1 0,137 163 595 012 276,99 1 0,137
25 20 16 163 595 003 321,90 1 0,283 163 595 013 378,76 1 0,303
32 25 16 163 595 004 442,89 1 0,314 163 595 014 522,40 1 0,314
40 32 16 163 595 005 628,41 1 0,542 163 595 015 743,00 1 0,542
50 40 16 163 595 006 836,94 1 0,779 163 595 016 987,17 1 0,779
63 50 16 163 595 007 1.073,73 1 1,566 163 595 017 1.264,14 1 1,576
75 65 16 163 595 008 1.717,89 1 3,460 163 595 018 2.022,67 1 3,480
90 80 16 163 595 009 2.147,38 1 5,540 163 595 019 2.528,22 1 5,570
110 100 16 163 595 010 2.576,84 1 8,930 163 595 020 3.033,90 1 8,970

d D L t pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 50 118 14 3 ∕8
20 50 124 16 1 ∕2
25 58 142 19 3 ∕4
32 68 157 22 1
40 84 179 26 1 ∕4
1
50 97 197 31 1 ∕2
1
63 124 229 38 2
75 166 258 45 2 ∕2
1
90 200 277 52 3
110 238 320 64 4

325
