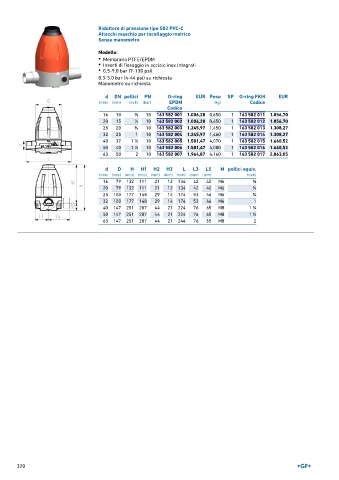

Page 320 - GEORGFISCHER - LISTINO 897

Riduttore di pressione tipo 582 PVC-C
Attacchi maschio per incollaggio metrico
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (mm) (inch) (bar) EPDM (kg) Codice
Codice
16 10 3 ∕8 10 163 582 001 1.006,28 0,650 1 163 582 011 1.056,70
20 15 1 ∕2 10 163 582 002 1.006,28 0,650 1 163 582 012 1.056,70
25 20 3 ∕4 10 163 582 003 1.245,97 1,450 1 163 582 013 1.308,27
32 25 1 10 163 582 004 1.245,97 1,460 1 163 582 014 1.308,27
40 32 1 ∕4 10 163 582 005 1.581,47 4,070 1 163 582 015 1.660,52
1
50 40 1 ∕2 10 163 582 006 1.581,47 4,080 1 163 582 016 1.660,52
1
63 50 2 10 163 582 007 1.964,87 4,160 1 163 582 017 2.063,05
d D H H1 H2 H3 L L3 L5 M pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
16 79 132 111 21 12 134 42 40 M6 3 ∕8
20 79 132 111 21 12 134 42 40 M6 1 ∕2
25 100 177 148 29 14 174 53 46 M6 3 ∕4
32 100 177 148 29 14 174 53 46 M6 1
40 147 251 207 44 21 224 76 65 M8 1 ∕4
1
50 147 251 207 44 21 224 76 65 M8 1 ∕2
1
63 147 251 207 44 21 244 76 65 M8 2
