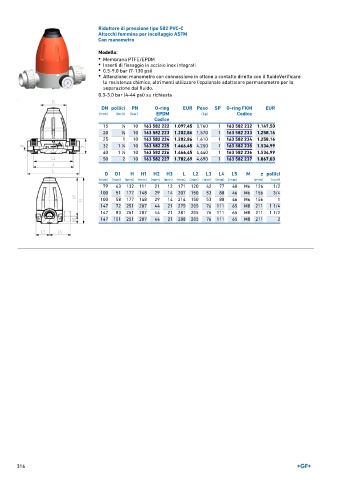

Page 316 - GEORGFISCHER - LISTINO 897

Riduttore di pressione tipo 582 PVC-C
Attacchi femmina per incollaggio ASTM
Con manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)
• Attenzione: manometro con connessione in ottone a contatto diretto con il fluidoVerificare
la resistenza chimica, altrimenti utilizzare l'opzionale adattatore permanometro per la
separazione dal fluido.
0.3-3.0 bar (4-44 psi) su richiesta

DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (inch) (bar) EPDM (kg) Codice
Codice
15 1 ∕2 10 163 582 222 1.097,45 0,760 1 163 582 232 1.147,50
20 3 ∕4 10 163 582 223 1.202,86 1,570 1 163 582 233 1.258,16
25 1 10 163 582 224 1.202,86 1,610 1 163 582 234 1.258,16
32 1 ∕4 10 163 582 225 1.466,45 4,250 1 163 582 235 1.534,99
1
40 1 ∕2 10 163 582 226 1.466,45 4,440 1 163 582 236 1.534,99
1
50 2 10 163 582 227 1.782,69 4,690 1 163 582 237 1.867,03

D D1 H H1 H2 H3 L L2 L3 L4 L5 M z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
79 43 132 111 21 12 171 120 42 77 40 M6 126 1/2
100 51 177 148 29 14 207 150 53 88 46 M6 156 3/4
100 58 177 148 29 14 214 150 53 88 46 M6 156 1
147 72 251 207 44 21 275 205 76 111 65 M8 211 1 1/4
147 83 251 207 44 21 281 205 76 111 65 M8 211 1 1/2
147 101 251 207 44 21 288 205 76 111 65 M8 211 2
